Линейное геометрическое расположение прекурсоров в кварцевой лодке улучшает процесс химического осаждения из паровой фазы (CVD) за счет устранения термических несоответствий, присущих традиционным методам. Размещая частицы прекурсора линейно, а не в виде пирамиды, система гарантирует, что каждая частица подвергается воздействию своего локального теплового поля. Это обеспечивает независимую сублимацию материалов, создавая стабильный градиент концентрации паров и значительно повышая повторяемость экспериментов.
Традиционная пирамидальная укладка часто скрывает частицы от тепла, вызывая неравномерную сублимацию и непоследовательные результаты. Линейное расположение гарантирует, что каждая частица реагирует на температуру независимо, стабилизируя поток паров и делая процесс высоковоспроизводимым.
Преодоление термических несоответствий
Недостаток пирамидальной укладки
В традиционных установках CVD прекурсоры часто укладываются в пирамидальную форму. Эта структура создает значительные проблемы с неравномерным распределением температуры.
Внешние слои кучи изолируют внутренние слои, не позволяя им одновременно достичь необходимой температуры сублимации. Это приводит к непредсказуемому выделению паров.
Преимущество линейного расположения
Линейное расположение создает геометрию, в которой частицы распределены, а не уложены друг на друга.
Эта конфигурация гарантирует, что каждая отдельная частица прекурсора — например, иодид олова (SnI2) — непосредственно подвергается воздействию источника тепла. Устраняя изоляционный эффект кучи, система достигает равномерной тепловой базы для всех материалов.
Механизмы улучшения
Независимая сублимация
Основное физическое преимущество этого расположения заключается в создании локального теплового поля для каждой частицы.
Поскольку частицы не экранируют друг друга термически, они подвергаются независимой сублимации. Это гарантирует, что фазовый переход из твердого состояния в газообразное происходит в соответствии с контролируемой температурой печи, а не с непредсказуемой тепловой массой кучи прекурсора.
Стабилизация градиента концентрации паров
Стабильная сублимация напрямую ведет к стабильному градиенту концентрации паров прекурсора в реакционной камере.
В CVD качество пленки, нанесенной на подложку, сильно зависит от постоянства газа, достигающего ее. Линейная конструкция создает устойчивый, предсказуемый поток реагентов, что имеет решающее значение для контроля осаждения на атомном уровне.
Повышенная повторяемость
Основной показатель, улучшенный этим методом, — это повторяемость.
Когда термические переменные исключаются из источника прекурсора, эксперимент становится детерминированным, а не стохастическим. Исследователи и инженеры могут воспроизвести точные условия паров в последующих прогонах, что является критически важным фактором для научной валидации и промышленного контроля качества.
Понимание компромиссов
Пространственная эффективность против однородности
Хотя линейное расположение обеспечивает превосходный контроль, оно менее эффективно с точки зрения использования пространства, чем куча.
Распределение прекурсоров требует более длинной кварцевой лодки или большей зоны нагрева в печи для размещения того же количества материала. Это может ограничить общий объем прекурсора, доступного для одного прогона, по сравнению с плотной укладкой.
Производительность процесса
Из-за требований к пространству линейные расположения могут иметь более низкую производительность для операций массового нанесения покрытий.
Этот метод отдает приоритет качеству и точности над объемом. Он идеально подходит для ответственных применений нанесения покрытий, где однородность является обязательным условием, но может быть менее подходящим для быстрой обработки больших объемов с низкой точностью.
Сделайте правильный выбор для вашей цели
Чтобы определить, требуется ли линейное расположение прекурсоров для вашего конкретного процесса CVD, рассмотрите ваши основные цели:
- Если ваш основной фокус — высокая точность и повторяемость: Примите линейное расположение, чтобы обеспечить стабильные градиенты паров и устранить тепловое экранирование между частицами.
- Если ваш основной фокус — сложные прекурсорные материалы (например, SnI2): Используйте линейную конструкцию для обеспечения независимой сублимации, предотвращая неполное испарение или непоследовательную стехиометрию пленки.
Согласовывая физическую геометрию ваших прекурсоров с тепловой физикой печи, вы превращаете изменчивый процесс в контролируемую, воспроизводимую науку.
Сводная таблица:
| Характеристика | Традиционная пирамидальная укладка | Линейное геометрическое расположение |
|---|---|---|
| Термическая однородность | Плохая (внутренние частицы изолированы) | Отличная (каждая частица имеет локальное тепловое поле) |
| Стиль сублимации | Зависимый/неравномерный | Независимый/равномерный |
| Градиент паров | Колеблющийся и непредсказуемый | Стабильный и контролируемый |
| Повторяемость | Низкая (стохастические результаты) | Высокая (детерминированные результаты) |
| Основной сценарий использования | Массовая обработка с низкой точностью | Ответственное нанесение тонких пленок с высокой точностью |
Максимизируйте точность CVD с KINTEK
Не позволяйте непоследовательным тепловым полям ставить под угрозу ваши исследования или производство. KINTEK предлагает ведущие в отрасли системы CVD, вакуумные печи и настраиваемые решения для кварцевых лодок, разработанные для обеспечения стабильных градиентов паров и контроля на атомном уровне. Наши высокотемпературные печные решения, подкрепленные экспертными исследованиями и разработками и прецизионным производством, адаптированы для удовлетворения уникальных потребностей лабораторных исследований и промышленного контроля качества.
Готовы достичь превосходной повторяемости нанесения пленок? Свяжитесь с нами сегодня для получения индивидуального решения и узнайте, как наш опыт может улучшить ваш процесс нанесения.

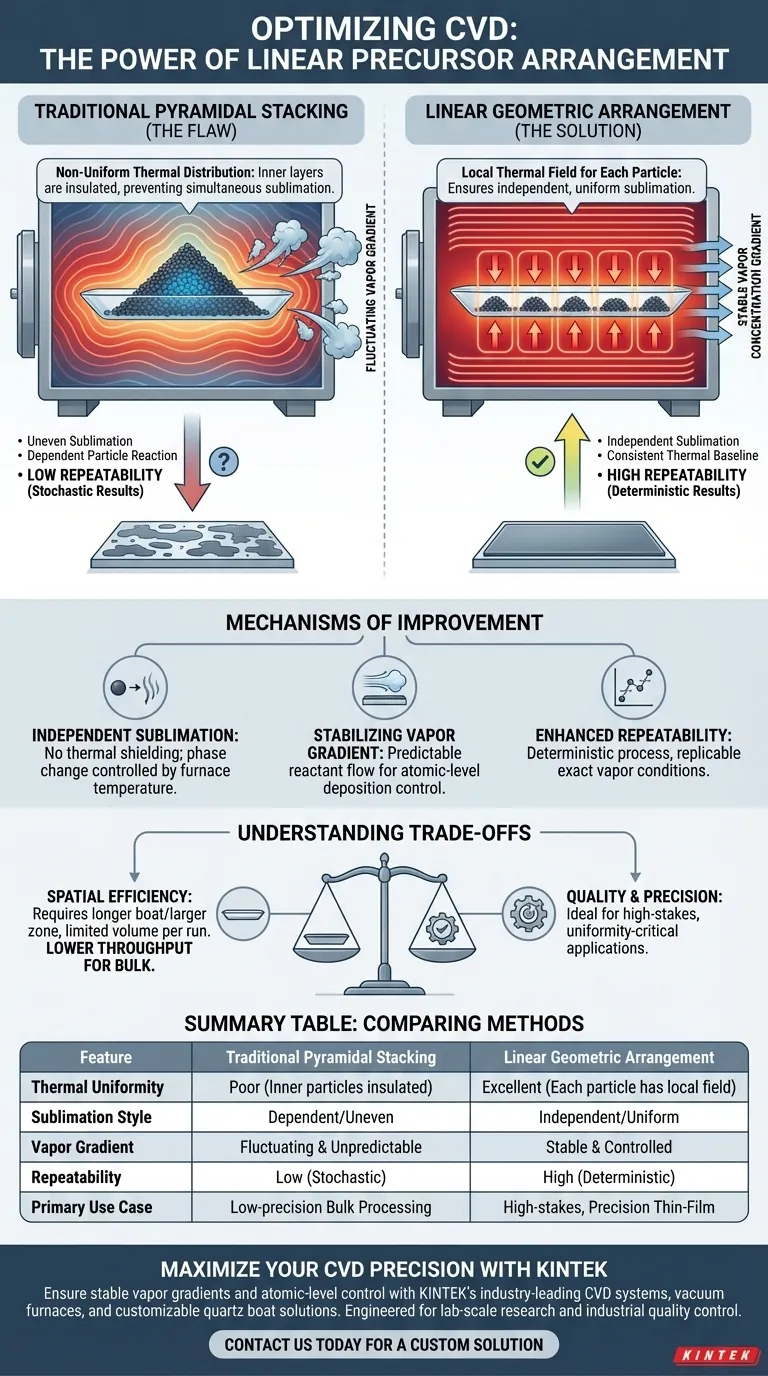

Визуальное руководство
Ссылки
- Manab Mandal, K. Sethupathi. In Situ Simultaneous Growth of Layered SnSe<sub>2</sub> and SnSe: a Linear Precursor Approach. DOI: 10.1002/admi.202500239
Эта статья также основана на технической информации из Kintek Furnace База знаний .
