Почему В Печах Комбинируют Термопары Типа B И Типа C? Достижение Точности ±0,5% Для Исследований При Высоких Температурах

Комбинация термопар типа B и типа C является стратегическим инженерным решением, предназначенным для разделения контроля окружающей среды и мониторинга конкретного образца. Для обеспечения целостности эксперимента при экстремальных температурах термопара типа B регулирует общую среду печи, в то время как термопара типа C непосредственно измеряет температуру центральной области образца. Этот двойной подход обеспечивает исключительную точность поддержания критической целевой температуры в 1550°C.

Основное преимущество этой конфигурации заключается в снижении погрешности измерения до менее чем ±0,5%. Разделяя базовый контроль печи и сбор конкретных данных образца, исследователи могут поддерживать строгую тепловую стабильность, необходимую для изучения чувствительных свойств, таких как вязкость шлака.

Почему в печах комбинируют термопары типа B и типа C? Достижение точности ±0,5% для исследований при высоких температурах

Оптимизация точности за счет специализации датчиков

Использование одного датчика как для контроля печи, так и для сбора данных образца может привести к расхождениям. Назначение различных ролей термопарам типа B и типа C решает эту проблему.

Тип B для базового контроля окружающей среды

Термопара типа B действует как основной регулятор нагревательных элементов печи. Ее задача — поддерживать «фоновую» температуру камеры, обеспечивая стабильность и постоянство общей среды.

Тип C для прямого мониторинга образца

Термопара типа C предоставляет детальные данные, которые на самом деле нужны исследователям. Она располагается для прямого мониторинга центральной области образца, предлагая точное измерение температуры материала, а не только окружающего воздуха.

Достижение критической стабильности

Для экспериментов при высоких температурах, таких как проводимые при 1550°C, колебания температуры могут испортить данные о вязкости материала. Комбинированные данные от этих двух датчиков позволяют системе поддерживать постоянную температуру с минимальной погрешностью.

Понимание компромиссов

Хотя эта комбинация обеспечивает превосходную точность, она вносит определенные проблемы, связанные с долговечностью и стоимостью, которыми необходимо управлять.

Уязвимость к атмосфере

Термопары типа C (обычно вольфрам-рениевые) очень эффективны при экстремальных температурах, но могут быть хрупкими в определенных атмосферах. Если среда печи содержит кремний или достигает температур около 1675°C, срок службы этих датчиков значительно сокращается.

Последствия обслуживания и затрат

Из-за чувствительности материалов вольфрамовые термопары могут прослужить всего несколько циклов в агрессивных средах. Это требует частой замены, что делает эту высокоточную установку более дорогой и трудоемкой в обслуживании, чем альтернативы для более низких температур.

Сделайте правильный выбор для вашей цели

При проектировании или эксплуатации высокотемпературной печи поймите, как взвесить функцию каждого типа датчика.

Если ваш основной фокус — базовая стабильность: Полагайтесь на термопару типа B для управления общим профилем нагрева печи и предотвращения колебаний окружающей среды.
Если ваш основной фокус — экспериментальные данные: Используйте термопару типа C для получения конкретных, высокоточных показаний температуры самого образца материала.

Гармонизируя эти два типа датчиков, вы эффективно преодолеваете разрыв между общим контролем окружающей среды и точным сбором данных.

Сводная таблица:

Функция	Термопара типа B	Термопара типа C
Основная роль	Базовый контроль окружающей среды	Прямой мониторинг образца
Материальная основа	Платина-родий	Вольфрам-рений
Целевое преимущество	Общая стабильность печи	Сбор высокоточных данных
Уровень точности	Высокий (окружающая среда)	Исключительный (погрешность < ±0,5%)
Лучшее использование	Регулирование нагревательных элементов	Измерение области образца при 1550°C+

Повысьте точность тепловых измерений с KINTEK

Максимизируйте точность экспериментов и минимизируйте погрешности измерений с нашими передовыми высокотемпературными решениями. Опираясь на экспертные исследования и разработки и производство мирового класса, KINTEK предлагает полный спектр муфельных, трубчатых, роторных, вакуумных и CVD систем, все полностью настраиваемые для удовлетворения ваших конкретных исследовательских требований. Нужны ли вам специализированные конфигурации термопар для исследований вязкости шлака или надежные условия печи для синтеза материалов, наши инженеры готовы помочь.

Готовы оптимизировать высокотемпературную производительность вашей лаборатории? Свяжитесь с нами сегодня, чтобы обсудить ваши индивидуальные потребности в печах!

Визуальное руководство

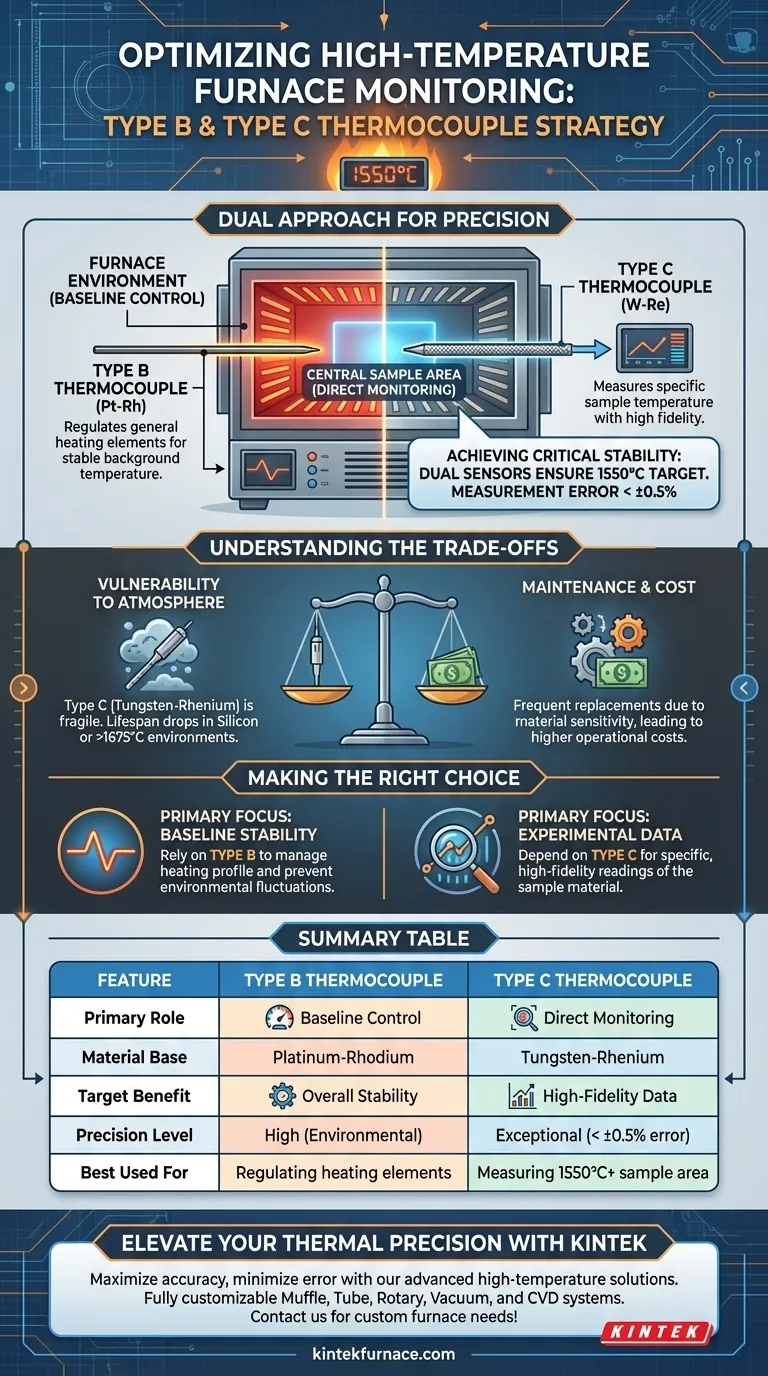

Почему в печах комбинируют термопары типа B и типа C? Достижение точности ±0,5% для исследований при высоких температурах Визуальное руководство
