Каково Значение Температурного Коэффициента Сопротивления Для Нагревательного Элемента? Выберите Подходящий Элемент Для Вашего Применения

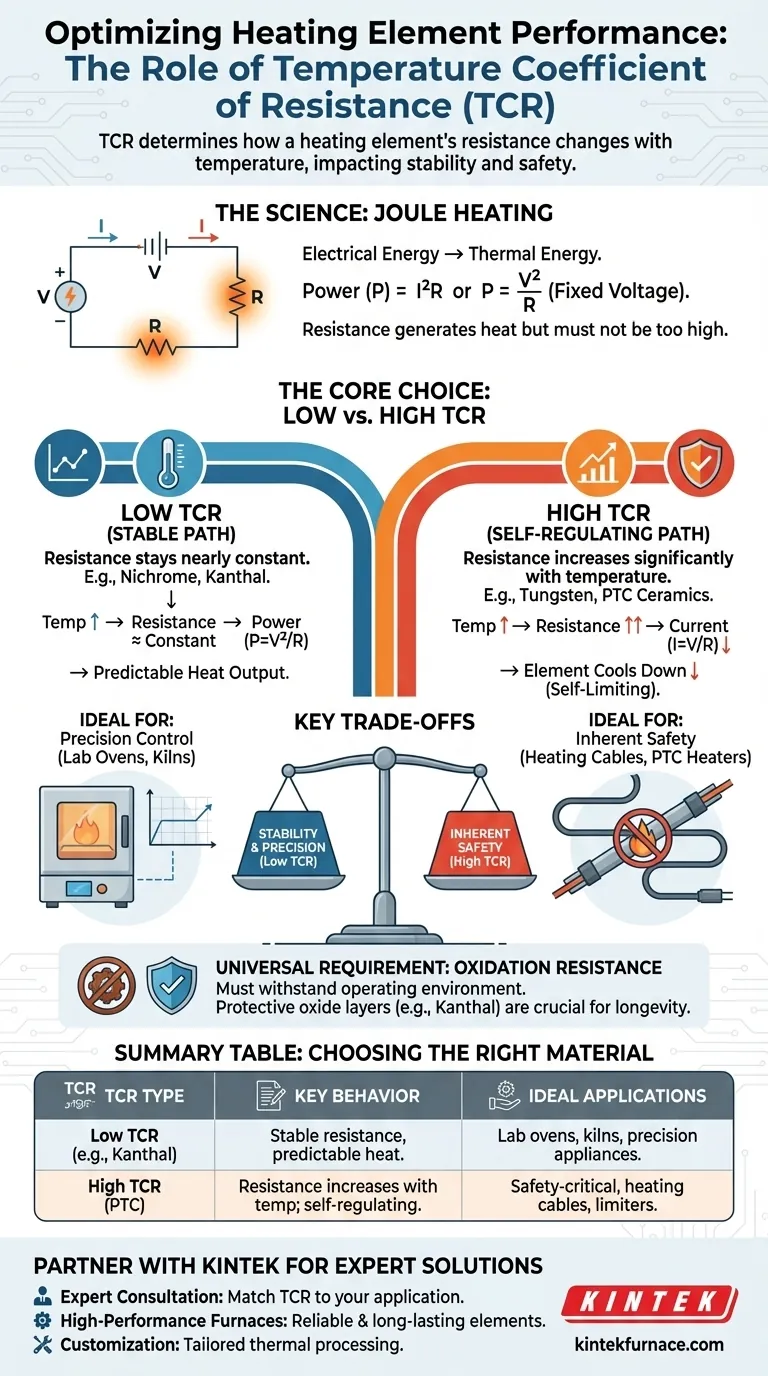

Короче говоря, температурный коэффициент сопротивления (ТКС) определяет, как изменяется производительность нагревательного элемента по мере его нагрева. Низкий ТКС означает, что сопротивление остается почти постоянным, обеспечивая стабильную и предсказуемую тепловую мощность. Напротив, высокий положительный ТКС означает, что сопротивление значительно увеличивается с температурой, создавая саморегулирующийся эффект, который может предотвратить перегрев.

Выбор ТКС является фундаментальным компромиссом при проектировании. Он заставляет принять решение между двумя различными целями: стабильным тепловыделением материала с низким ТКС против присущей безопасности и самоограничивающим характером материала с высоким ТКС.

Каково значение температурного коэффициента сопротивления для нагревательного элемента? Выберите подходящий элемент для вашего применения

Роль сопротивления в генерации тепла

Принцип Джоулева нагрева

Нагревательный элемент работает путем преобразования электрической энергии в тепловую. Этот процесс, известный как джоулев нагрев, происходит, когда электрический ток проходит через материал с электрическим сопротивлением.

Сопротивление препятствует потоку электронов, вызывая столкновения, которые генерируют тепло. Чтобы материал был эффективным нагревательным элементом, он должен обладать высоким удельным электрическим сопротивлением — достаточным для производства значительного тепла, но не настолько высоким, чтобы стать изолятором и препятствовать протеканию тока.

Мощность, ток и сопротивление

Количество выделяемого тепла определяется формулой мощности, часто выражаемой как P = I²R. Это показывает, что мощность (P) пропорциональна сопротивлению (R) и квадрату тока (I).

Хотя оба фактора имеют решающее значение, эта зависимость подчеркивает, что ток оказывает непропорционально большое влияние на тепловую мощность. Однако в большинстве применений с источником постоянного напряжения (например, из розетки) более показательной является формула P = V²/R. Она показывает, что при постоянном напряжении (V) мощность обратно пропорциональна сопротивлению.

Аргументы в пользу низкого ТКС: предсказуемость и стабильность

Что означает низкий ТКС

Материал с низким температурным коэффициентом сопротивления сохраняет относительно стабильное значение сопротивления в широком диапазоне температур. Материалы, такие как нихром (никель-хром) и кантал (железо-хром-алюминий), ценятся за эту характеристику.

Стабильная тепловая мощность

Для применений, требующих точного контроля температуры, таких как лабораторные печи, муфельные печи или кухонные приборы, стабильность имеет первостепенное значение. Низкий ТКС гарантирует, что после достижения элементом рабочей температуры его сопротивление не изменится значительно.

Эта стабильность означает, что выходная мощность (P = V²/R) остается постоянной, обеспечивая предсказуемое и легко регулируемое количество тепла.

Упрощенные системы управления

Поскольку поведение элемента предсказуемо, системы управления могут быть проще. Им не нужно постоянно компенсировать изменяющееся значение сопротивления для поддержания целевой температуры.

Аргументы в пользу высокого ТКС: саморегуляция и безопасность

Эффект самоограничения

Материал с высоким положительным ТКС (ПТК), такой как вольфрам или некоторые керамики, ведет себя совершенно иначе. По мере нагрева его электрическое сопротивление резко возрастает.

В цепи постоянного напряжения это увеличение сопротивления уменьшает ток (I = V/R). Это, в свою очередь, снижает выходную мощность (P = V²/R), вызывая охлаждение элемента.

Встроенная защита от перегрева

Такое поведение создает саморегулирующийся или самоограничивающий контур обратной связи. Элемент естественным образом стабилизируется вокруг определенной температуры и защищен от теплового разгона.

Это делает материалы с высоким ТКС идеальными для применений, где безопасность имеет решающее значение, а точный контроль температуры второстепенен, например, в саморегулирующихся нагревательных кабелях, ПТК-нагревателях и ограничителях пускового тока.

Ключевые компромиссы и другие важные факторы

Стабильность против присущей безопасности

Основной компромисс очевиден: элементы с низким ТКС обеспечивают стабильное, предсказуемое тепло, в то время как элементы с высоким ТКС предлагают встроенную защиту от перегрева ценой стабильной выходной мощности. «Лучший» выбор полностью зависит от целей применения.

Необходимость стойкости к окислению

Независимо от его ТКС, нагревательный элемент должен выдерживать рабочую среду. При высоких температурах материалы реагируют с кислородом в воздухе, процесс, называемый окислением, который может привести к их деградации и выходу из строя.

Эффективные нагревательные элементы, такие как кантал и карбид кремния, образуют тонкий защитный слой оксида на своей поверхности. Этот слой защищает основной материал от дальнейшего окисления, обеспечивая долгий и надежный срок службы. Материалы, не обладающие этим свойством, такие как графит, должны использоваться в вакууме или инертной атмосфере.

Сделайте правильный выбор для вашего применения

Окончательный выбор материала полностью зависит от основной цели вашего нагревательного применения.

Если ваш основной приоритет — точный и стабильный контроль температуры: Выберите материал с низким ТКС, такой как нихром или кантал, чтобы обеспечить постоянную и предсказуемую тепловую мощность.
Если ваш основной приоритет — присущая безопасность и предотвращение перегрева: Выберите материал с высоким положительным ТКС, такой как ПТК-керамика, чтобы использовать его саморегулирующиеся свойства.
Если ваш основной приоритет — долговечность и производительность на открытом воздухе: Отдавайте предпочтение материалам с отличной стойкостью к окислению, которые образуют стабильный, защитный оксидный слой.

В конечном счете, понимание температурного коэффициента сопротивления позволяет вам выбрать материал, поведение которого идеально соответствует вашим конкретным требованиям к проектированию.

Сводная таблица:

Тип ТКС	Примеры материалов	Ключевое поведение	Идеальные применения
Низкий ТКС	Нихром, кантал	Стабильное сопротивление и предсказуемая тепловая мощность	Лабораторные печи, муфельные печи, бытовые приборы, требующие точного контроля температуры
Высокий ТКС (ПТК)	Вольфрам, ПТК-керамика	Сопротивление увеличивается с температурой; саморегулирующийся	Применения, критически важные для безопасности, нагревательные кабели, ограничители пускового тока
