Какие Факторы Следует Учитывать При Закупке Трехзонной Трубчатой Печи? Обеспечьте Точность И Однородность Для Вашей Лаборатории

Выбор трехзонной трубчатой печи является критически важным решением, которое зависит от соответствия возможностей оборудования вашим конкретным потребностям в термической обработке. Наиболее важными факторами для оценки являются максимальный температурный режим печи, физические размеры и материал технологической трубки, точность и программируемость контроллера температуры, а также его совместимость с требуемыми технологическими атмосферами.

Трехзонная печь — это инвестиция в термическую точность. Цель состоит не просто в покупке нагревателя, а в приобретении инструмента, способного создавать высокооднородную и управляемую температурную среду. Ваш окончательный выбор должен основываться на конкретном температурном профиле, который требует ваш процесс, а не только на максимальных характеристиках печи.

Основной принцип: почему три зоны?

Чтобы принять обоснованное решение, вы должны сначала понять фундаментальное преимущество трехзонной конструкции. Она разработана для решения общей проблемы в однозонных печах: потери тепла на концах трубки.

Преодоление потери тепла в концевых зонах

Стандартная однозонная печь наиболее горячая в своем геометрическом центре. Температура естественным образом падает к отверстиям трубки, поскольку тепло уходит в окружающую среду. Это создает очень короткую область истинной температурной однородности.

Как три зоны создают однородность

Трехзонная печь разделяет нагревательную камеру на большую центральную зону, окруженную двумя меньшими концевыми зонами. Каждая зона имеет свой независимый термоэлемент и контроллер.

Для создания плоского, однородного температурного профиля операторы устанавливают температуру концевых зон немного выше. Это компенсирует естественные потери тепла, эффективно создавая «тепловой барьер», который поддерживает центральную зону на желаемой заданной температуре по значительно большей длине.

Помимо однородности: создание пользовательских профилей

Независимое управление также позволяет использовать более сложные приложения. Вы можете намеренно запрограммировать температурный градиент по образцу, при этом каждая зона будет поддерживать разную температуру. Это важно для таких процессов, как физический перенос паров или некоторые виды выращивания кристаллов.

Ключевые технические характеристики для оценки

После того как вы поймете принцип, вы сможете оценить технические характеристики в контексте вашего применения.

Максимальная температура и нагревательные элементы

Максимальная рабочая температура является первым фильтром. Эта возможность определяется используемыми в печи нагревательными элементами. Общие типы элементов включают:

Кантал (A-1): До ~1200°C
Карбид кремния (SiC): До ~1600°C
Дисилицид молибдена (MoSi2): До ~1800°C

Убедитесь, что максимальный рейтинг печи обеспечивает безопасный запас выше требуемой температуры обработки.

Размеры и материал технологической трубки

Размеры трубки — ее длина и внутренний диаметр — определяют вашу производительность или пропускную способность образца.

Не менее важен материал трубки, который должен быть выбран по его температурному режиму и химической совместимости с вашим образцом и атмосферой. Общие материалы включают:

Кварц: Экономичный и отличный для многих процессов до ~1100°C, но не подходит для использования со щелочами.
Глинозем: Керамика высокой чистоты с очень высоким температурным режимом (>1700°C) и отличной химической стойкостью.
Инконель/Сплавы: Полезны для применений, требующих высокой вакуумной герметичности, где керамика может быть слишком хрупкой.

Система управления: мозг операции

Три зоны нагрева эффективны только благодаря системе, которая ими управляет. Современный контроллер должен предлагать многоступенчатое программирование, позволяя создавать сложные термические рецепты с рампами, выдержками и контролируемым охлаждением. Ищите такие функции, как регистрация данных в реальном времени и интуитивно понятный пользовательский интерфейс.

Контроль атмосферы и универсальность

Если ваш процесс не может быть выполнен в окружающем воздухе, контроль атмосферы является обязательным. Это требует системы печи с вакуумно-плотными фланцами и возможностями управления газом. Убедитесь, что система разработана для ваших конкретных потребностей, будь то подача инертного газа (например, аргона), восстановительного газа (например, водородной смеси) или работа в вакууме.

Понимание компромиссов

Идеальной печи не существует; каждый выбор включает в себя балансирование конкурирующих приоритетов.

Однородность против стоимости

Трехзонная печь по своей природе сложнее и дороже, чем однозонная модель, из-за дополнительных контроллеров, термопар и электропроводки. Вы должны определить, является ли превосходная температурная однородность существенной для вашего процесса и оправдывает ли она дополнительные инвестиции.

Конструкция со сплит-трубкой против цельной трубки

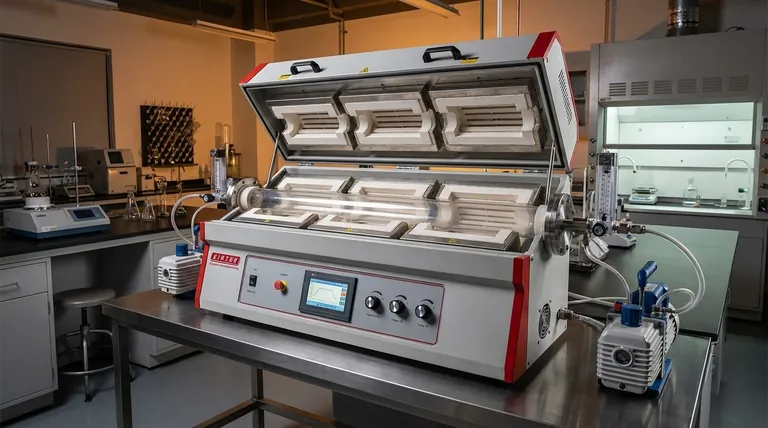

Многие трехзонные печи доступны в конфигурации со «сплит-трубкой», где корпус печи открывается на шарнире. Это позволяет легко размещать и извлекать технологическую трубку, что особенно полезно, если трубка подключена к сложному внешнему оборудованию. Конструкции с цельной трубкой проще и могут быть немного более энергоэффективными.

Энергопотребление

Большие печи и более высокие рабочие температуры приводят к значительному потреблению энергии. Учитывайте долгосрочные эксплуатационные расходы, особенно для производственных или постоянно используемых приложений. Качество изоляции печи будет играть важную роль в ее общей энергоэффективности.

Правильный выбор для вашего процесса

В конечном итоге ваше приложение диктует правильный набор функций.

Если ваша основная задача — выращивание кристаллов высокой чистоты или отжиг полупроводников: Приоритизируйте высочайшую степень температурной однородности и систему управления с исключительно стабильным, точным программированием.
Если ваша основная задача — химическое осаждение из газовой фазы (CVD): Сосредоточьтесь на возможностях контроля атмосферы, вакуумной герметичности концевых фланцев и материале трубки, совместимом с вашими прекурсорными газами.
Если ваша основная задача — общие исследования в области материаловедения: Выберите универсальную печь с широким температурным диапазоном, конструкцией со сплит-трубкой для легкой замены образцов и интуитивно понятным, программируемым контроллером.
Если ваша основная задача — максимизация производительности для спекания или кальцинирования: Тщательно оцените длину равномерно нагретой зоны и диаметр трубки, чтобы убедиться, что они соответствуют вашим требованиям к размеру партии.

Систематически оценивая эти факторы в соответствии с вашими конкретными целями процесса, вы выберете печь, которая будет служить надежным и точным инструментом на долгие годы.

Сводная таблица:

Фактор	Ключевые соображения
Контроль температуры	Максимальный температурный режим, нагревательные элементы (например, Кантал, SiC, MoSi2), независимость зон для однородности
Технологическая трубка	Размеры (длина, диаметр), материал (например, кварц, глинозем, инконель) для совместимости и вместимости
Контроль атмосферы	Вакуумно-плотные фланцы, управление газом для инертных, восстановительных или вакуумных сред
Система управления	Программируемость, многоступенчатые рецепты, регистрация данных, пользовательский интерфейс
Дизайн и стоимость	Сплит-трубка против цельной трубки, энергоэффективность, компромиссы с бюджетом
