С точки зрения основной конструкции нагрева, вакуумные печи делятся на два основных типа: с внешним нагревом и с внутренним нагревом. В печи с внешним нагревом нагревательные элементы расположены вне вакуумной камеры, тогда как в печи с внутренним нагревом элементы расположены непосредственно внутри герметичной вакуумной среды.
Хотя существуют обе конструкции, выбор между ними является критически важным инженерным решением, которое определяет температурные пределы, эффективность и стоимость печи. Современные высокопроизводительные применения в подавляющем большинстве полагаются на архитектуру с внутренним нагревом, или "холодной стеной".
Две основные архитектуры нагрева
Расположение нагревательных элементов относительно вакуумной камеры является наиболее фундаментальным различием в конструкции вакуумной печи. Этот единственный выбор имеет каскадные последствия для возможностей и ограничений печи.
Печи с внешним нагревом (конструкция "реторты")
В этой конструкции обрабатываемая деталь помещается в герметичный сосуд, часто называемый ретортой. Затем весь этот сосуд помещается в более крупную печь, где нагревательные элементы снаружи нагревают стенки реторты, которые, в свою очередь, излучают тепло на деталь внутри.
Этот метод механически прост, но имеет существенное ограничение: материал самой реторты должен выдерживать как высокую температуру, так и внешнее атмосферное давление, сохраняя при этом вакуумную герметичность. Это серьезно ограничивает максимальную рабочую температуру, обычно до 1150°C (2100°F).
Печи с внутренним нагревом (конструкция "холодной стены")
Это предпочтительная и наиболее распространенная конструкция для современных вакуумных печей. Нагревательные элементы и теплоизоляция размещаются внутри вакуумной камеры вместе с рабочей нагрузкой.
Внешняя стенка корпуса остается холодной, обычно с помощью контура водяного охлаждения, поэтому она называется конструкцией "холодной стены". Поскольку холодная внешняя стенка не подвергается воздействию высоких температур, она легко сохраняет свою структурную прочность и целостность вакуумного уплотнения.
Почему внутренний нагрев доминирует в современных печах
Переход к конструкциям с внутренним нагревом обусловлен спросом на более высокие температуры и больший контроль над процессом. Подход "холодной стены" решает основные ограничения метода внешнего нагрева.
Открытие более высоких температур
Это главное преимущество. Поскольку структурная стенка камеры остается холодной, единственным термическим ограничением являются сами нагревательные элементы и изоляция.
Использование таких материалов, как молибден, позволяет достигать температур до 1600°C. Передовые печи, использующие нагревательные элементы из графита или вольфрама, могут регулярно превышать 2400°C, что позволяет осуществлять процессы, невозможные при внешнем нагреве.
Более быстрый термический отклик
При размещении нагревательных элементов внутри камеры энергия передается непосредственно рабочей нагрузке посредством излучения. Это гораздо эффективнее и быстрее, чем косвенный нагрев массивной стенки реторты.
Аналогично, охлаждение может быть ускорено путем введения инертного газа в камеру, который затем циркулирует вентилятором через горячую рабочую нагрузку и охлаждается "холодной стеной".
Превосходная чистота и контроль
Поддержание холодных стенок камеры минимизирует риск "дегазации" — выделения захваченных молекул из стали самой камеры. Это приводит к более чистой вакуумной среде и снижает потенциальное загрязнение обрабатываемых деталей.
Понимание компромиссов
Хотя печь с внутренним нагревом превосходит по производительности, она имеет свои особенности. Ни одна конструкция не идеальна для любого сценария.
Стоимость и сложность
Печь с "холодной стеной" — это более сложная машина. Она требует сложных систем водяного охлаждения, специализированных высокотемпературных нагревательных элементов, которые могут работать в вакууме, и многослойных изоляционных пакетов из таких материалов, как графитовый войлок. Эта сложность увеличивает как первоначальную стоимость покупки, так и затраты на обслуживание.
Ниша для внешнего нагрева
Для низкотемпературных применений, таких как отпуск или отжиг определенных сплавов, где температуры не превышают нескольких сотен градусов, печь с внешним нагревом может быть вполне подходящим и более экономичным решением. Ее простота становится преимуществом, когда экстремальная производительность не требуется.
Как применять эти знания
Понимание этого фундаментального различия в конструкции помогает вам расшифровать спецификации печи и привести их в соответствие с вашими технологическими потребностями.
- Если ваша основная задача — высокотемпературная обработка (>1200°C): Печь с внутренним нагревом ("холодная стена") — ваш единственный жизнеспособный вариант.
- Если ваша основная задача — скорость и эффективность процесса: Прямая передача энергии и возможности быстрого охлаждения печи с внутренним нагревом являются essentiel.
- Если ваша основная задача — низкотемпературное применение (<1000°C) с ограниченным бюджетом: Печь с внешним нагревом ("реторта") может быть достаточным и более экономичным выбором.
Признание различия между внутренним и внешним нагревом — это первый шаг к выбору вакуумной печи, которая идеально соответствует вашему материалу, процессу и целям производительности.
Сводная таблица:
| Характеристика | Печь с внешним нагревом | Печь с внутренним нагревом |
|---|---|---|
| Расположение нагревательного элемента | Вне вакуумной камеры | Внутри вакуумной камеры |
| Максимальная температура | ~1150°C (2100°F) | До 2400°C+ с современными элементами |
| Ключевые преимущества | Более простая конструкция, более низкая стоимость для низкотемпературных применений | Более высокие температуры, более быстрый нагрев/охлаждение, превосходная чистота |
| Идеальные применения | Низкотемпературный отжиг, бюджетные установки | Высокотемпературные процессы, быстрые термические циклы, задачи, чувствительные к загрязнениям |
Нужна вакуумная печь, адаптированная к уникальным потребностям вашей лаборатории? В KINTEK мы используем исключительные НИОКР и собственное производство для предоставления передовых решений, таких как муфельные, трубчатые, роторные, вакуумные и атмосферные печи, а также системы CVD/PECVD. Наша широкая возможность глубокой настройки обеспечивает точное соответствие вашим экспериментальным требованиям, повышая эффективность и производительность. Свяжитесь с нами сегодня, чтобы обсудить, как мы можем поддержать ваши цели в области высокотемпературной обработки!

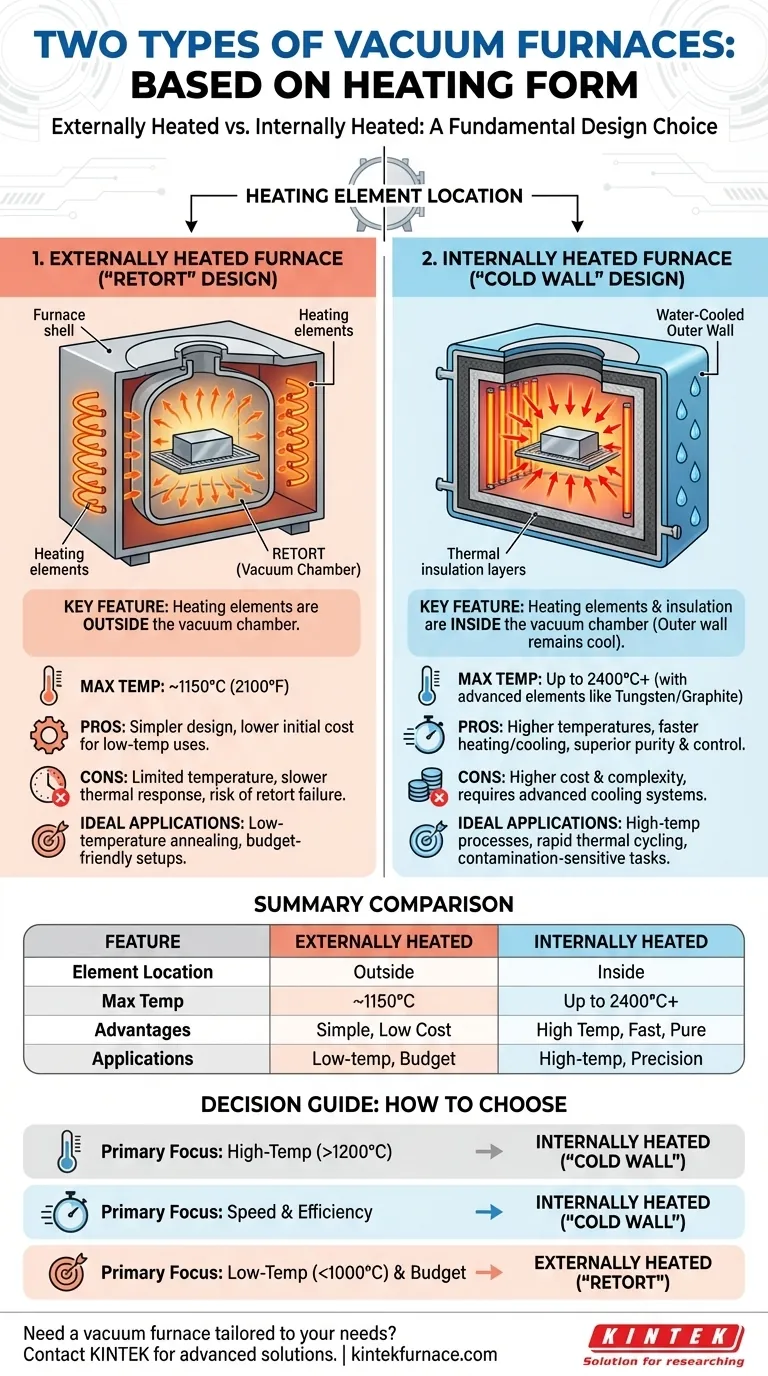

Визуальное руководство
