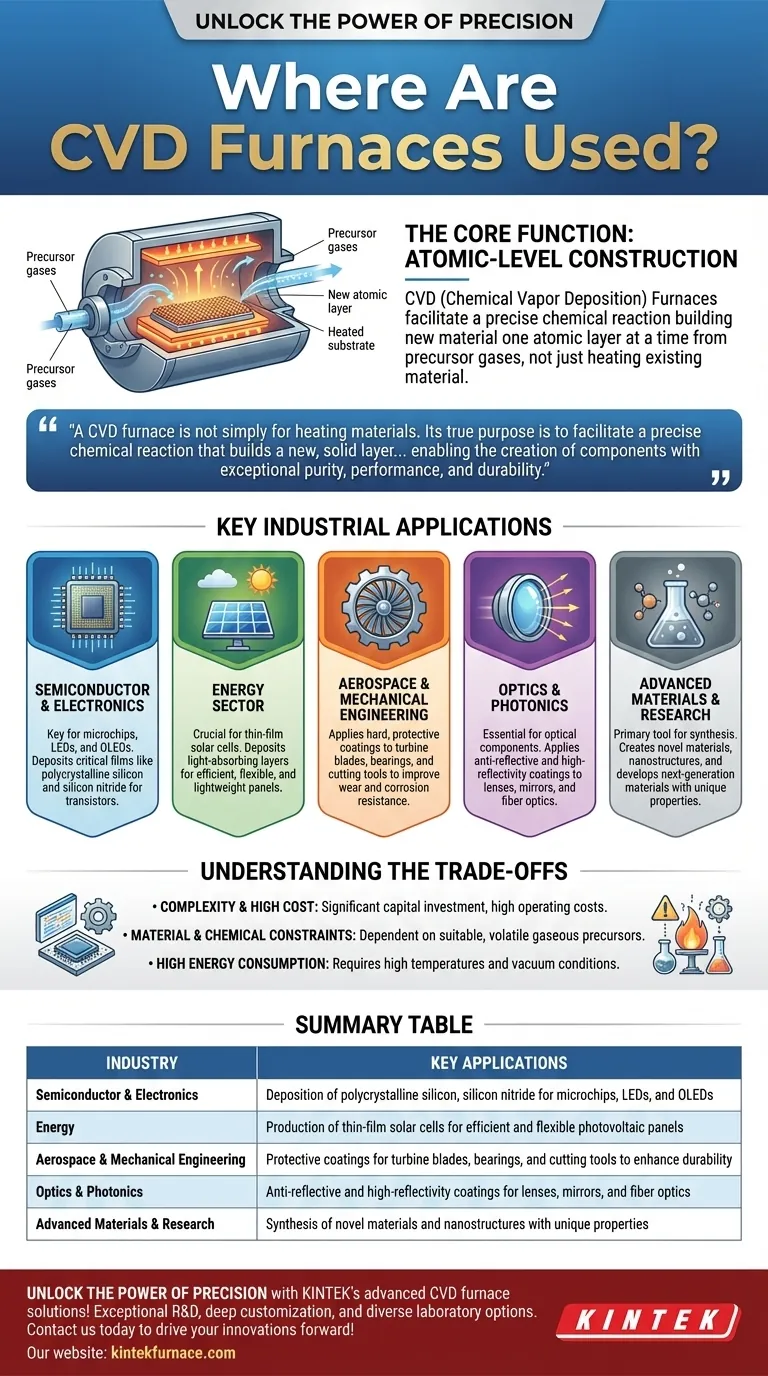

Печи для химического осаждения из паровой фазы (CVD), или реакторы химического осаждения из паровой фазы являются незаменимыми инструментами во многих высокотехнологичных отраслях промышленности благодаря своей способности создавать точные, высококачественные покрытия и пленки.Эти печи позволяют осаждать материалы на атомном или молекулярном уровне, что делает их незаменимыми для приложений, требующих исключительной чистоты, однородности и характеристик материала.Их универсальность в работе с различными материалами - от металлов и керамики до передовых наноматериалов - обеспечивает их широкое распространение в таких отраслях, как полупроводники, аэрокосмическая промышленность, оптика и биомедицинская инженерия.Ниже мы рассмотрим ключевые отрасли, использующие технологию CVD, и конкретные приложения, определяющие их спрос.
Ключевые моменты:
-
Полупроводниковая промышленность
- CVD-печи играют важную роль в производстве полупроводников, где на пластины наносятся тонкие пленки кремния, диоксида кремния и других диэлектрических или проводящих материалов.
-
Области применения включают:
- Оксиды затворов транзисторов и межслойные диэлектрики.
- Эпитаксиальный рост для устройств на основе кремния.
- Передовые узлы (например, FinFET), требующие атомно-слоевой точности.
- Такие технологии, как LPCVD (CVD низкого давления), обеспечивают однородность, а PECVD (CVD с усилением плазмы) позволяет проводить низкотемпературную обработку чувствительных подложек.
-
Аэрокосмическая и оборонная промышленность
- Используется для нанесения износостойких и термобарьерных покрытий (например, нитрида титана, глинозема) на лопатки турбин и компоненты двигателей.
- Защитные покрытия для компонентов космических аппаратов, выдерживающих экстремальные температуры и радиацию.
- Легкие композитные материалы, армированные углеродными волокнами или керамическими матрицами, полученными методом CVD.
-
Оптика и фотоника
- Изготовление антибликовых, проводящих (например, оксид индия-олова) или твердых покрытий для линз, зеркал и дисплеев.
- MOCVD (Metal-Organic CVD) имеет решающее значение для производства оптоэлектронных устройств, таких как светодиоды, лазерные диоды и фотодетекторы.
-
Энергетический сектор
- Солнечные элементы:Тонкие пленки кремния, полученные методом CVD-осаждения, или слои перовскита повышают эффективность фотовольтаики.
- Аккумуляторные технологии:Покрытия для электродных материалов (например, оксидов литиевых металлов) для повышения стабильности и проводимости.
- Топливные элементы:Протонообменные мембраны и каталитические слои.
-
Биомедицинская инженерия
- Биосовместимые покрытия для имплантатов (например, алмазоподобный углерод для замены суставов).
- Наноматериалы для адресной доставки лекарств или биосенсоров, синтезируемые с помощью точного морфологического контроля CVD.
-
Исследование перспективных материалов
- Синтез двумерных материалов (например, графена) для электроники или композитов.
- Керамические и нитридные покрытия для режущих инструментов или промышленных изнашиваемых деталей.
-
Автомобильная промышленность и электроника
- Изготовление МЭМС (микроэлектромеханических систем) с использованием возможностей конформного покрытия CVD.
- Высокопроизводительные покрытия для автомобильных датчиков или светодиодных фар.
Почему CVD-печи являются предпочтительными:
- Разнообразие материалов:Возможность осаждения металлов, оксидов, нитридов и карбидов.
- Масштабируемость:От лабораторных исследований и разработок до крупносерийного промышленного производства.
- Precision:Контроль толщины и состава пленки на атомном уровне.
Промышленные предприятия продолжают внедрять технологию CVD, поскольку усовершенствования в области доставки прекурсоров (например, индивидуальные газовые системы) и автоматизации процессов расширяют возможности ее применения.Будь то полупроводники нового поколения или медицинские приборы, спасающие жизнь, CVD-печи остаются в авангарде инноваций в области материалов.
Сводная таблица:
| Промышленность | Ключевые приложения |
|---|---|
| Полупроводники | Осаждение тонких пленок, оксиды затворов транзисторов, эпитаксиальный рост |
| Аэрокосмическая и оборонная промышленность | Термобарьерные покрытия, защита космических аппаратов, легкие композиты |
| Оптика и фотоника | Антибликовые покрытия, производство светодиодов, проводящие пленки |
| Энергетика | Солнечные элементы, покрытия электродов аккумуляторов, мембраны топливных элементов |
| Биомедицина | Биосовместимые имплантаты, наноматериалы для доставки лекарств, биосенсоры |
| Передовые материалы | Двумерные материалы (например, графен), керамические покрытия для режущих инструментов |
| Автомобильная промышленность и электроника | Изготовление МЭМС, высокоэффективные покрытия для датчиков |
