Качество и однородность тонкой пленки, созданной методом химического осаждения из газовой фазы (CVD), не случайны; они являются прямым результатом тщательного контроля. Поток прекурсорных газов в реакционную камеру регулируется важнейшим компонентом, известным как массовый расходомер (MFC), который точно регулирует скорость и состав газовой смеси для обеспечения желаемого результата.
Основной принцип газового контроля в CVD заключается не только в использовании одного компонента, но и в проектировании всей системы подачи газа. Хотя массовый расходомер является сердцем этой системы, его производительность зависит от целостности всего газового тракта, от исходного баллона до реакционной камеры.
Основной компонент: Массовый расходомер (MFC)
Что такое массовый расходомер?
MFC — это автономное устройство, предназначенное для измерения и контроля потока определенного газа с заданной скоростью. Представьте его как интеллектуальный, автоматизированный клапан.
Вы подаете на него электронную уставку (например, "100 стандартных кубических сантиметров в минуту"), и MFC автоматически регулирует свой внутренний клапан, чтобы поддерживать именно эту скорость потока, независимо от колебаний давления на входе или выходе.
Как работает MFC
По своей сути MFC состоит из трех основных частей: датчика, управляющей электроники и пропорционального регулирующего клапана.
- Небольшая часть газа отводится через тонкую сенсорную трубку с нагревательным элементом.
- Поток газа охлаждает элемент, и степень охлаждения прямо пропорциональна массе проходящего через него газа.
- Управляющая электроника сравнивает измеренную скорость потока с заданной пользователем уставкой и посылает сигнал регулирующему клапану, указывая ему немного открыться или закрыться для исправления любого отклонения.
Этот непрерывный цикл обратной связи происходит в режиме реального времени, обеспечивая исключительно стабильный поток газа.
Почему точное управление является обязательным
Строгий контроль, обеспечиваемый MFC, необходим, поскольку поток газа напрямую определяет конечные свойства тонкой пленки.
Влияние на однородность пленки
Для выращивания пленки равномерной толщины по всей подложке каждая часть этой подложки должна подвергаться воздействию одинаковой концентрации прекурсорных газов.
MFC обеспечивают постоянную и стабильную подачу реагентов, что является первым и наиболее важным требованием для достижения однородного осаждения.
Определение свойств пленки
Химический состав, или стехиометрия, конечной пленки определяется соотношением различных прекурсорных газов.
Например, при осаждении нитрида кремния (SiNx) соотношение газов силана (SiH4) и аммиака (NH3) будет определять конечное соотношение Si:N в пленке. Это, в свою очередь, определяет ее оптические и механические свойства.
Контроль скорости осаждения
Скорость роста пленки напрямую зависит от количества прекурсорного газа, подаваемого в камеру.
Более высокие скорости потока обычно приводят к более быстрому осаждению, что является ключевым параметром для эффективности процесса. MFC позволяют операторам точно настраивать эту скорость для получения повторяемых результатов от партии к партии.
Понимание подводных камней и проблем
Даже с высококачественными MFC, для достижения идеальной подачи газа требуется внимание ко всей системе. Игнорирование этих факторов может подорвать точность контроллера.
Дрейф калибровки MFC
Как и любой прецизионный прибор, MFC могут дрейфовать со временем. Регулярная калибровка по известному стандарту критически важна для обеспечения соответствия сообщаемой скорости потока устройства фактической скорости потока.
Чистота газа и загрязнение
MFC может контролировать только тот газ, который ему подается. Если исходный газ загрязнен или если сами газовые линии вносят примеси (например, влагу или кислород), эти загрязнители будут доставлены в камеру и включены в пленку, что ухудшит ее качество.
Утечки в системе
Небольшая утечка в любом месте системы подачи газа может иметь серьезные последствия. Внутренняя утечка может привести к попаданию атмосферных загрязнителей, в то время как внешняя утечка токсичного или пирофорного газа представляет значительную угрозу безопасности.
Применение этого к вашему процессу
Ваш подход к проектированию и обслуживанию системы подачи газа зависит от вашей конечной цели.
- Если ваша основная цель — высокопроизводительное промышленное производство: Инвестируйте в высококачественные MFC с цифровыми интерфейсами управления, внедрите строгий график профилактического обслуживания и калибровки, а также используйте автоматизированные процедуры проверки на герметичность.
- Если ваша основная цель — НИОКР и исследование материалов: Разработайте гибкую систему газопроводов, которая позволяет легко менять различные газы и MFC, и отдавайте приоритет газоочистителям на каждой линии для обеспечения чистоты материала во время экспериментов.
В конечном итоге, освоение потока прекурсорных газов является основополагающим шагом к достижению полного контроля над процессом CVD.
Сводная таблица:
| Аспект | Ключевые детали |
|---|---|
| Основной компонент | Массовый расходомер (MFC) для точного регулирования газа |
| Как работает MFC | Использует датчик, управляющую электронику и клапан для регулировки потока в реальном времени |
| Важность | Обеспечивает однородность пленки, стехиометрию и контроль скорости осаждения |
| Проблемы | Дрейф калибровки, чистота газа и утечки в системе |
| Применение | Высокопроизводительное производство и гибкие установки для НИОКР |
Добейтесь беспрецедентной точности в ваших процессах CVD с KINTEK! Используя исключительные исследования и разработки, а также собственное производство, мы предоставляем различным лабораториям передовые высокотемпературные печные решения, включая муфельные, трубчатые, вращающиеся печи, вакуумные и атмосферные печи, а также системы CVD/PECVD. Наша сильная способность к глубокой индивидуализации гарантирует, что мы можем точно удовлетворить ваши уникальные экспериментальные требования для превосходного качества и эффективности тонких пленок. Свяжитесь с нами сегодня, чтобы обсудить, как наши индивидуальные решения могут улучшить результаты ваших исследований и производства!

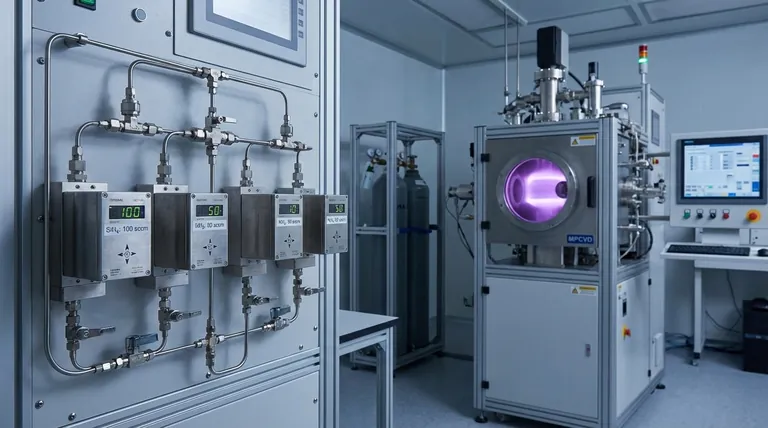

Визуальное руководство
