По своей сути, химическое осаждение из газовой фазы (ХОГФ, или CVD) — это метод «выращивания» твердых материалов из газа. Это процесс, проводимый в вакууме, при котором химические прекурсоры в парообразном состоянии подаются в реакционную камеру. Затем эти газы разлагаются или вступают в реакцию на поверхности подложки (объекта, который нужно покрыть), образуя атом за атомом сверхчистую твердую тонкую пленку.
Хотя ХОГФ часто рассматривается как метод нанесения покрытий, точнее его следует называть процессом синтеза материалов. Его истинная ценность заключается в способности создавать сверхчистые, высокоэффективные тонкие пленки с точностью до атомного уровня, что делает его незаменимым для современной электроники и передовых материалов.
Основной процесс ХОГФ: от газа к твердому телу
Чтобы понять, как работает ХОГФ, лучше всего разбить его на основные этапы. Весь процесс происходит внутри контролируемой вакуумной камеры для обеспечения чистоты и предотвращения нежелательных реакций.
Вакуумная среда
Первый шаг — создание вакуума. Это удаляет воздух и другие потенциальные загрязнители из камеры, гарантируя, что присутствуют только те химические вещества, которые были намеренно введены для осаждения.
Подача газов-прекурсоров
Далее в камеру подается один или несколько летучих газов-прекурсоров. Эти газы содержат атомы, необходимые для конечной пленки — например, газ, содержащий кремний, может использоваться для осаждения кремниевой пленки.
Энергия активации
Газы-прекурсоры не вступают в реакцию сами по себе. Их необходимо активировать энергией, которая заставляет их распадаться (разлагаться) и становиться реакционноспособными. Эта энергия обычно обеспечивается высоким нагревом, но могут использоваться и другие методы, такие как плазма.
Осаждение и рост пленки
После активации реакционноспособные химические частицы адсорбируются на нагретой поверхности подложки. Затем они образуют стабильную твердую пленку, выделяя любые летучие побочные продукты, которые откачиваются из камеры. Поскольку это происходит молекула за молекулой, результирующая пленка получается чрезвычайно однородной и плотной.
Почему ХОГФ критически важен для современных технологий
Точность и контроль, обеспечиваемые ХОГФ, делают его основополагающим процессом в высокотехнологичном производстве, особенно для продуктов, зависящих от микромасштабной производительности.
Непревзойденная чистота и качество
Вакуумная среда и контролируемые химические реакции позволяют получать тонкие пленки исключительно высокой чистоты и структурного качества. Это не подлежит обсуждению для таких применений, как производство полупроводников, где даже крошечные примеси могут испортить микросхему.
Конформное покрытие
Поскольку материал наращивается из газовой фазы, ХОГФ может наносить идеально однородный слой на сложные трехмерные формы. Это «конформное» покрытие обеспечивает полное покрытие без дефектов или зазоров, которые могут оставаться после покрытий на основе жидкостей.
Универсальность материалов
Процесс невероятно универсален. Изменяя газы-прекурсоры и условия процесса, ХОГФ можно использовать для осаждения широкого спектра материалов, включая металлы, керамику (например, нитрид кремния) и даже передовые материалы, такие как синтетический алмаз.
Понимание компромиссов и вариаций
Хотя стандартный процесс ХОГФ является мощным, он имеет ограничения. Понимание этих ограничений привело к появлению важных вариаций, расширяющих его применимость.
Проблема высоких температур
Традиционный термический ХОГФ часто требует очень высоких температур (часто >600°C) для активации газов-прекурсоров. Это может повредить чувствительные подложки, такие как пластик или полностью изготовленные электронные компоненты.
Плазменное решение (PECVD)
Химическое осаждение из газовой фазы с плазменным усилением (PECVD) — это ключевая вариация, которая решает проблему температуры. В PECVD электрическое поле создает низкотемпературную плазму (ионизированный газ) внутри камеры. Эта плазма обеспечивает энергию для распада газов-прекурсоров, позволяя осаждению происходить при значительно более низких температурах.
Сложность процесса
Системы ХОГФ — это сложные установки, требующие точного контроля уровня вакуума, скорости потока газов и температуры. Это делает процесс более сложным и дорогостоящим, чем более простые методы нанесения покрытий, что ограничивает его применение случаями, когда высокая производительность имеет первостепенное значение.
Выбор правильного решения для вашей цели
Решение об использовании ХОГФ полностью зависит от технических требований конечного продукта.
- Если ваш основной фокус — массовое производство микроэлектроники: ХОГФ является отраслевым стандартом для осаждения сверхчистых, однородных тонких пленок, необходимых для изготовления транзисторов и межсоединений.
- Если ваш основной фокус — создание долговечных защитных покрытий: ХОГФ и PECVD обеспечивают плотные, безпорные слои, которые защищают чувствительные устройства, такие как автомобильные датчики и медицинские имплантаты, от коррозии и износа.
- Если ваш основной фокус — разработка материалов нового поколения: Универсальность ХОГФ позволяет синтезировать высокоэффективные материалы, такие как синтетический алмаз для режущих инструментов или передовые диэлектрики для будущей электроники.
В конечном счете, понимание химического осаждения из газовой фазы — это понимание инженерии на атомном уровне, которая формирует основу нашего современного технологического мира.
Сводная таблица:
| Этап процесса ХОГФ | Ключевая функция |
|---|---|
| Вакуумная среда | Удаляет загрязнители для обеспечения чистоты реакционной камеры. |
| Подача газов-прекурсоров | Обеспечивает химические строительные блоки для пленки. |
| Активация (Нагрев/Плазма) | Обеспечивает энергию для разложения газов на реакционноспособные частицы. |
| Осаждение и рост | Реакционноспособные частицы образуют твердую пленку на поверхности подложки. |
Нужно ли вам решение для высокоэффективных тонких пленок?
Используя исключительные возможности НИОКР и собственное производство, KINTEK предлагает различным лабораториям передовые системы ХОГФ и PECVD. Наша линейка продуктов, включающая трубчатые печи, вакуумные и атмосферные печи, а также специализированные системы ХОГФ/PECVD, дополняется нашими сильными возможностями глубокой кастомизации для точного удовлетворения ваших уникальных требований к синтезу материалов и нанесению покрытий.
Свяжитесь с нами сегодня, чтобы обсудить, как наши решения могут улучшить ваши исследования или производственный процесс!

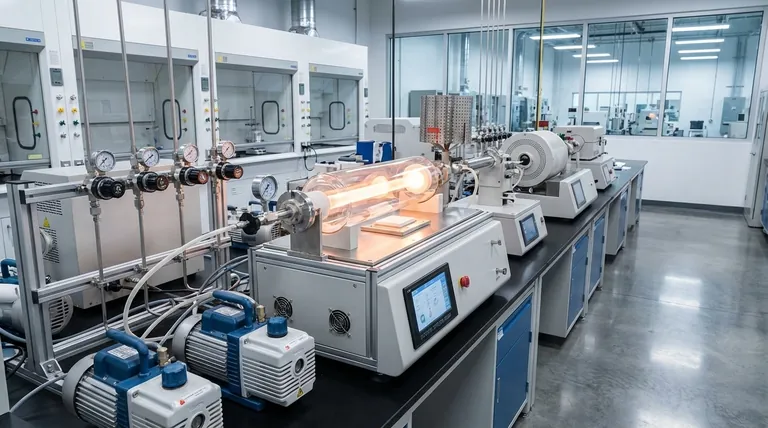

Визуальное руководство
