На практике процессы химического осаждения из паровой фазы (CVD) классифицируются по двум основным осям: рабочее давление и источник энергии, используемый для инициирования реакции. По давлению основные типы включают CVD при атмосферном давлении (APCVD), CVD при низком давлении (LPCVD) и CVD в сверхвысоком вакууме (UHVCVD). Каждый режим давления выбирается для решения конкретной проблемы, связанной с качеством пленки, чистотой и скоростью осаждения.
Выбор процесса CVD — это, по сути, компромисс. Снижение рабочего давления обычно улучшает однородность и чистоту пленки ценой снижения скорости осаждения и усложнения оборудования, в то время как альтернативные источники энергии, такие как плазма, позволяют проводить осаждение при более низких температурах.
Основная ось: Рабочее давление
Давление внутри реактора CVD напрямую контролирует поведение молекул газа, что, в свою очередь, определяет качество получаемой тонкой пленки. Это наиболее распространенный способ классификации систем CVD.
CVD при атмосферном давлении (APCVD)
APCVD работает при стандартном атмосферном давлении (760 Торр). Поскольку он не требует дорогостоящих вакуумных систем, он относительно прост и недорог.
Этот процесс обеспечивает очень высокие скорости осаждения. Однако высокая плотность молекул газа приводит к газофазным реакциям и короткому среднему свободному пробегу, что может привести к снижению однородности пленки и потенциальному загрязнению частицами.
CVD при низком давлении (LPCVD)
LPCVD является «рабочей лошадкой» полупроводниковой промышленности. Он работает при пониженном давлении, обычно в диапазоне от 0,1 до 10 Торр.
Снижение давления значительно увеличивает средний свободный пробег — среднее расстояние, которое молекула проходит до столкновения с другой молекулой. Это приводит к более равномерному осаждению по всей поверхности пластины, лучшему покрытию сложных топографий и более высокой чистоте пленки.
CVD в сверхвысоком вакууме (UHVCVD)
UHVCVD работает при чрезвычайно низких давлениях, обычно ниже 10⁻⁶ Торр. Эта среда максимально приближена к идеальному вакууму, которого практически можно достичь.
Основная цель UHVCVD — создание наиболее чистых пленок с точным контролем на атомном уровне, например, для эпитаксиального роста. Практическое отсутствие фоновых загрязнителей делает его идеальным для передовых исследований и изготовления высокопроизводительных электронных устройств, где даже следовые примеси могут ухудшить характеристики.
CVD при суб-атмосферном давлении (SACVD)
SACVD — это более специализированный процесс, который работает при давлении между LPCVD и APCVD (примерно 100–600 Торр). Он часто используется с определенными прекурсорами, такими как озон и TEOS, для осаждения высококачественных пленок диоксида кремния с превосходными характеристиками заполнения зазоров для изолирующих структур.
За пределами давления: Роль источника энергии
Хотя давление имеет решающее значение, оно не раскрывает всей картины. Метод, используемый для подвода энергии для химической реакции, является еще одним ключевым различием.
Термический CVD
Это самая фундаментальная форма CVD, где тепло является единственным источником энергии, используемым для разложения исходных газов. Описанные выше процессы — APCVD, LPCVD и UHVCVD — как правило, являются формами термического CVD. Подложка нагревается до температуры, достаточно высокой для инициирования химической реакции на ее поверхности.
Плазменно-усиленный CVD (PECVD)
PECVD использует электрическое поле для генерации плазмы (ионизированного газа) внутри реактора. Эта плазма обеспечивает энергию для расщепления молекул прекурсоров, вместо того чтобы полагаться исключительно на высокие температуры.
Ключевое преимущество PECVD заключается в его способности осаждать высококачественные пленки при значительно более низких температурах, чем термический CVD. Это делает его незаменимым для осаждения материалов на подложках, которые не выдерживают высоких температур, таких как готовые слои устройств или пластики.
Понимание компромиссов
Выбор процесса CVD — это инженерное решение, основанное на балансе конкурирующих требований. Не существует единственного «лучшего» метода; у каждого свое предназначение.
Скорость против Качества
Существует прямая зависимость между скоростью осаждения и качеством пленки. APCVD быстрый и дешевый, но дает пленки более низкого качества. LPCVD и UHVCVD медленнее, но обеспечивают превосходную однородность и чистоту.
Температура против Совместимости с подложкой
Высокотемпературные термические процессы могут повредить или изменить нижележащие слои на пластине. PECVD решает эту проблему, позволяя проводить осаждение при низких температурах, сохраняя целостность термочувствительных структур.
Стоимость против Сложности
Простота коррелирует со стоимостью. Система APCVD является наименее сложной и самой дешевой. По мере перехода к LPCVD и особенно UHVCVD потребность в сложных вакуумных насосах, уплотнениях и оборудовании для мониторинга резко увеличивает как капитальные, так и эксплуатационные расходы.
Принятие правильного решения для вашей цели
Основное требование вашего приложения будет определять выбор подходящего процесса CVD.
- Если ваш основной акцент делается на высокой пропускной способности и низкой стоимости: APCVD часто является наиболее подходящим выбором для применений, где совершенство пленки не является первоочередной задачей, например, толстые защитные покрытия.
- Если ваш основной акцент — однородность и чистота пленки для стандартных применений: LPCVD обеспечивает наилучший баланс качества и эффективности и является стандартом полупроводниковой промышленности для диэлектриков и поликремния.
- Если ваш основной акцент — осаждение на термочувствительных материалах: PECVD является необходимым выбором, поскольку он позволяет выращивать высококачественные пленки без термического повреждения нижележащих структур.
- Если ваш основной акцент — достижение максимально возможной чистоты и кристаллического совершенства: UHVCVD необходим для передовых исследований и создания новейших устройств, где контроль на атомном уровне имеет первостепенное значение.
Понимание этих основных компромиссов позволяет выбрать точный метод CVD, соответствующий вашим конкретным требованиям к материалам, производительности и стоимости.
Сводная таблица:
| Категория | Типы | Ключевые характеристики | Общие применения |
|---|---|---|---|
| По давлению | APCVD, LPCVD, UHVCVD, SACVD | Различаются по давлению (например, 760 Торр для APCVD, 0,1–10 Торр для LPCVD) для контроля однородности пленки, чистоты и скорости осаждения | APCVD для экономичных покрытий, LPCVD для полупроводников, UHVCVD для высокочистых устройств |
| По источнику энергии | Термический CVD, PECVD | Использует тепло или плазму для реакции; PECVD позволяет осаждать при более низких температурах | Термический CVD для высокотемпературных подложек, PECVD для термочувствительных материалов, таких как пластик |
Испытываете трудности с выбором правильного процесса CVD для уникальных потребностей вашей лаборатории? В KINTEK мы используем исключительные возможности НИОКР и собственное производство для предоставления передовых высокотемпературных печных решений, включая муфельные, трубчатые, роторные печи, печи для вакуума и работы в атмосфере, а также системы CVD/PECVD. Наша сильная способность к глубокой кастомизации гарантирует, что мы сможем точно удовлетворить ваши экспериментальные требования, работаете ли вы с полупроводниками, исследовательскими материалами или промышленными покрытиями. Свяжитесь с нами сегодня, чтобы обсудить, как наши индивидуальные решения могут повысить качество и эффективность осаждения ваших пленок!

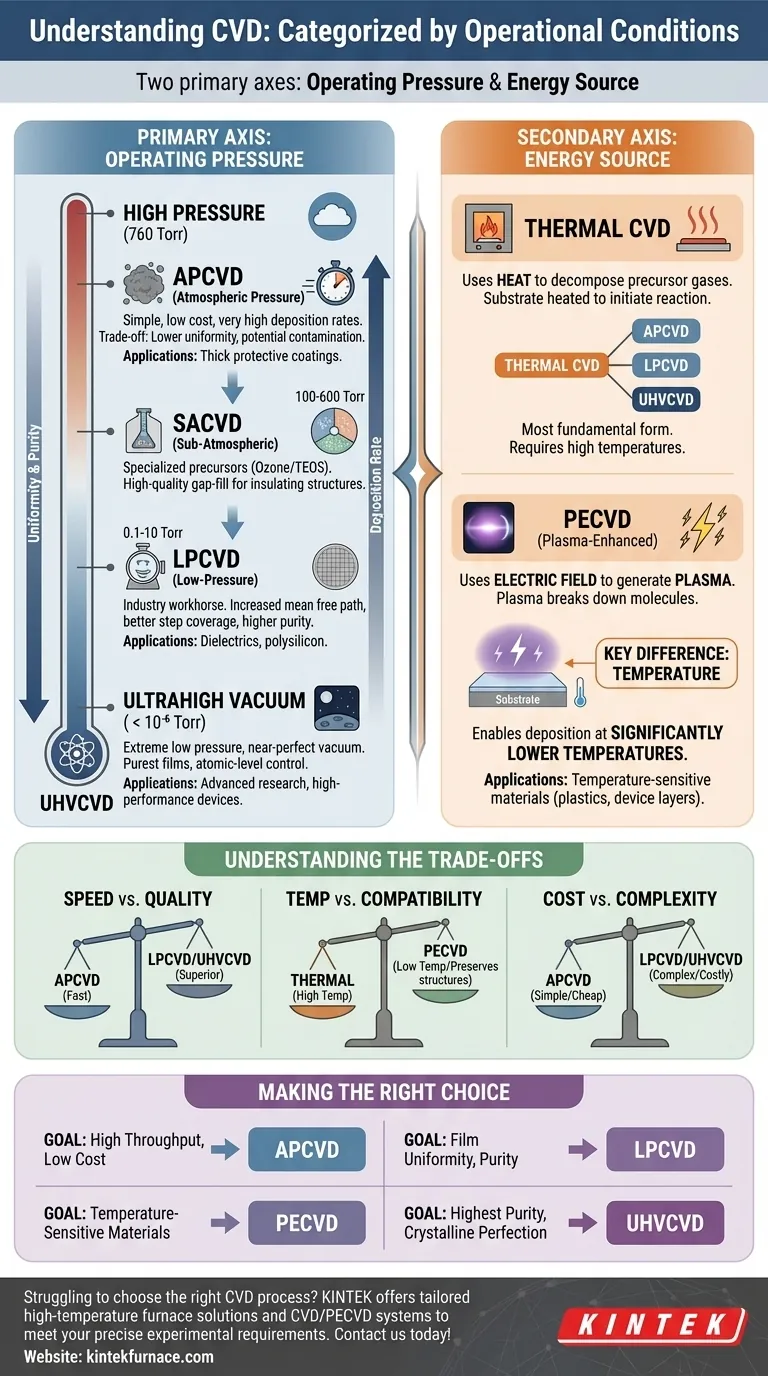

Визуальное руководство
