По сути, проектирование вакуумной камеры на заказ требует комплексного подхода, который балансирует четыре ключевые области: физический материал и геометрия, механизмы герметизации и система откачки, функциональные порты, необходимые для вашего применения, и специфическая рабочая среда, которую вам нужно создать. Пренебрежение любой из этих областей может привести к тому, что система не достигнет целевого давления, скомпрометирует ваш эксперимент или будет неоправданно дорогой.
Вакуумная камера на заказ — это не просто контейнер; это интегрированная система. Основная задача состоит в понимании того, что каждое проектное решение — от типа стали до размещения одного порта — имеет каскадные последствия для конечной производительности, стоимости и пригодности камеры для вашей конкретной цели.
Основа: Материал и геометрия
Физический корпус камеры — это ваше первое и наиболее критичное решение. Он определяет структурную целостность, достижимый предельный вакуум и химическую совместимость.
Выбор правильного материала
Идеальный материал минимизирует дегазацию — выделение захваченных газов с поверхности материала, что является основным препятствием для достижения высокого вакуума.
- Нержавеющая сталь (304L или 316L): Это отраслевой стандарт для высоковакуумных (HV) и сверхвысоковакуумных (UHV) систем. Она имеет низкую скорость дегазации (особенно после полировки), прочна, легко сваривается и обрабатывается. 316L обеспечивает превосходную коррозионную стойкость.
- Алюминий (6061-T6): Часто используется для больших камер, где важен вес. Легко обрабатывается и обладает отличной теплопроводностью, но имеет более высокую скорость дегазации, чем нержавеющая сталь, и более подвержен царапинам, которые могут задерживать загрязняющие вещества.
- Стекло или акрил: Обычно используются для грубого или низкого вакуума, где видимость имеет первостепенное значение. Хотя стекло инертно, оба материала хрупки и могут быть трудно герметизированы для высокого вакуума.
Важность формы
Камера должна выдерживать внешнее давление в одну атмосферу (14,7 фунтов на кв. дюйм или ~1 бар), пытающееся ее раздавить. Форма — это основная защита от этой силы.
- Цилиндрические и сферические: Это самые прочные формы для сопротивления равномерному внешнему давлению. Они равномерно распределяют напряжение, позволяя использовать более тонкие стенки по сравнению с прямоугольными конструкциями.
- Прямоугольные или коробчатые камеры: Они по своей природе слабее. Их плоские поверхности будут прогибаться внутрь под вакуумом и потребуют значительного усиления, такого как внешние ребра или более толстые стенки, что увеличивает вес и стоимость.
Реализация вашего применения: Порты и гермовводы
Камера бесполезна без возможности взаимодействовать с внутренней средой. Порты позволяют откачивать, вентилировать и монтировать манометры, в то время как гермовводы обеспечивают доступ для питания, сигналов, жидкостей или механического движения.
Планирование доступа
Продумайте каждое необходимое взаимодействие. Гермоввод — это специально разработанный компонент, который позволяет проходить через стенку камеры без утечки.
- Электрические гермовводы: Для питания нагревателей, работы датчиков или создания плазмы.
- Оптические гермовводы (смотровые окна): Для визуального осмотра или доступа лазера.
- Механические гермовводы: Для вращения или перемещения образцов внутри камеры.
- Жидкостные гермовводы: Для подачи газов или охлаждающих линий.
Влияние размещения портов
Где вы размещаете порты, так же важно, как и то, что они собой представляют. Неправильное размещение может создать эргономический кошмар или сделать невозможной установку внутреннего оборудования. Всегда сначала планируйте расположение вашего внутреннего эксперимента, а затем проектируйте порты камеры вокруг него.
Достижение вакуума: Уплотнения и откачка
Способность создавать и поддерживать вакуум полностью зависит от качества ваших уплотнений и возможностей вашей системы откачки.
Стратегии герметизации: Эластомер против металла
Уплотнение — это интерфейс между двумя фланцами. Выбор полностью зависит от вашего целевого давления и температуры.
- Эластомерные уплотнения (уплотнительные кольца): Обычно изготавливаются из Витона, используются для грубого и высокого вакуума (до 10⁻⁷ Торр). Они многоразовые, экономически эффективны и терпимы к незначительным дефектам фланцев, но имеют более высокую скорость дегазации и ограниченные температурные диапазоны.
- Металлические уплотнения (фланцы Conflat): В них используется мягкая металлическая прокладка (обычно медная), сжатая между двумя ножевыми кромками из нержавеющей стали. Они являются стандартом для сверхвысоковакуумных применений (ниже 10⁻⁸ Торр), потому что имеют чрезвычайно низкие скорости дегазации и могут быть выпечены при высоких температурах для удаления паров воды.
Понимание компромиссов
Каждое проектирование вакуумной камеры — это компромисс. Осознание этих компромиссов является ключом к принятию обоснованного решения.
Стоимость против производительности
Стремление к более низкому давлению — это путь экспоненциального роста стоимости. Переход от высокого вакуума (HV) к сверхвысокому вакууму (UHV) требует более дорогих материалов (316L против 304), металлических уплотнений вместо эластомеров, более сложных систем откачки и специализированных процедур очистки и обработки.
Гибкость против оптимизации
Камера, спроектированная с множеством дополнительных портов, предлагает гибкость для будущих экспериментов. Однако каждый дополнительный порт является потенциальной точкой утечки и увеличивает общую площадь поверхности, увеличивая нагрузку дегазации и время откачки. Камера, оптимизированная для одной конкретной задачи, всегда будет превосходить универсальную.
Скрытая переменная: Отделка поверхности
Гладкая, электрополированная внутренняя поверхность имеет значительно меньшую площадь поверхности, чем грубо обработанная. Это напрямую приводит к меньшему количеству захваченного газа и паров воды, что сокращает время откачки и снижает предельное давление. Эта "скрытая" деталь критически важна для производительности HV и UHV.
Принятие правильного решения для вашей цели
Чтобы определить характеристики вашей камеры, вы должны сначала определить свою основную цель.
- Если ваша основная задача — высокопроизводительное производство: Приоритизируйте прочные материалы, такие как нержавеющая сталь 304, простую цилиндрическую геометрию и быстросъемные эластомерные уплотнения для быстрого цикла.
- Если ваша основная задача — чувствительная наука о поверхности (UHV): Вы должны использовать нержавеющую сталь 316L, цельнометаллические уплотнения Conflat, электрополированную внутреннюю поверхность и тщательно спланировать высокотемпературную выпечку.
- Если ваша основная задача — гибкие НИОКР: Разрабатывайте с многочисленными стандартизированными портами Conflat для будущего расширения, даже если изначально вы используете их с адаптерными фланцами для компонентов с эластомерным уплотнением.
В конечном итоге, успешная вакуумная камера на заказ рождается из четкого и полного определения ее предполагаемого использования.
Сводная таблица:
| Аспект проектирования | Ключевые факторы | Влияние на производительность |
|---|---|---|
| Выбор материала | Нержавеющая сталь (304L/316L), алюминий, стекло/акрил | Влияет на дегазацию, прочность и химическую совместимость |
| Геометрия | Цилиндрическая, сферическая, прямоугольная | Влияет на структурную целостность и стоимость |
| Механизмы герметизации | Эластомерные уплотнительные кольца, металлические уплотнения Conflat | Определяет уровень вакуума и температурную стойкость |
| Порты и гермовводы | Электрические, оптические, механические, жидкостные | Обеспечивает специфические для применения взаимодействия |
| Рабочая среда | Целевое давление, температура, тип применения | Определяет выбор материала и уплотнения для эффективности |
Готовы разработать вакуумную камеру на заказ, которая точно соответствует вашим потребностям? В KINTEK мы используем исключительные исследования и разработки и собственное производство для предоставления передовых решений для высокотемпературных печей, включая вакуумные и атмосферные печи, а также системы CVD/PECVD. Наша мощная возможность глубокой индивидуализации гарантирует, что ваша камера будет адаптирована для точных экспериментальных требований, будь то высокопроизводительное производство, чувствительная наука о поверхности или гибкие исследования и разработки. Свяжитесь с нами сегодня, чтобы обсудить, как мы можем повысить производительность вашей лаборатории с помощью надежных, оптимизированных вакуумных решений!

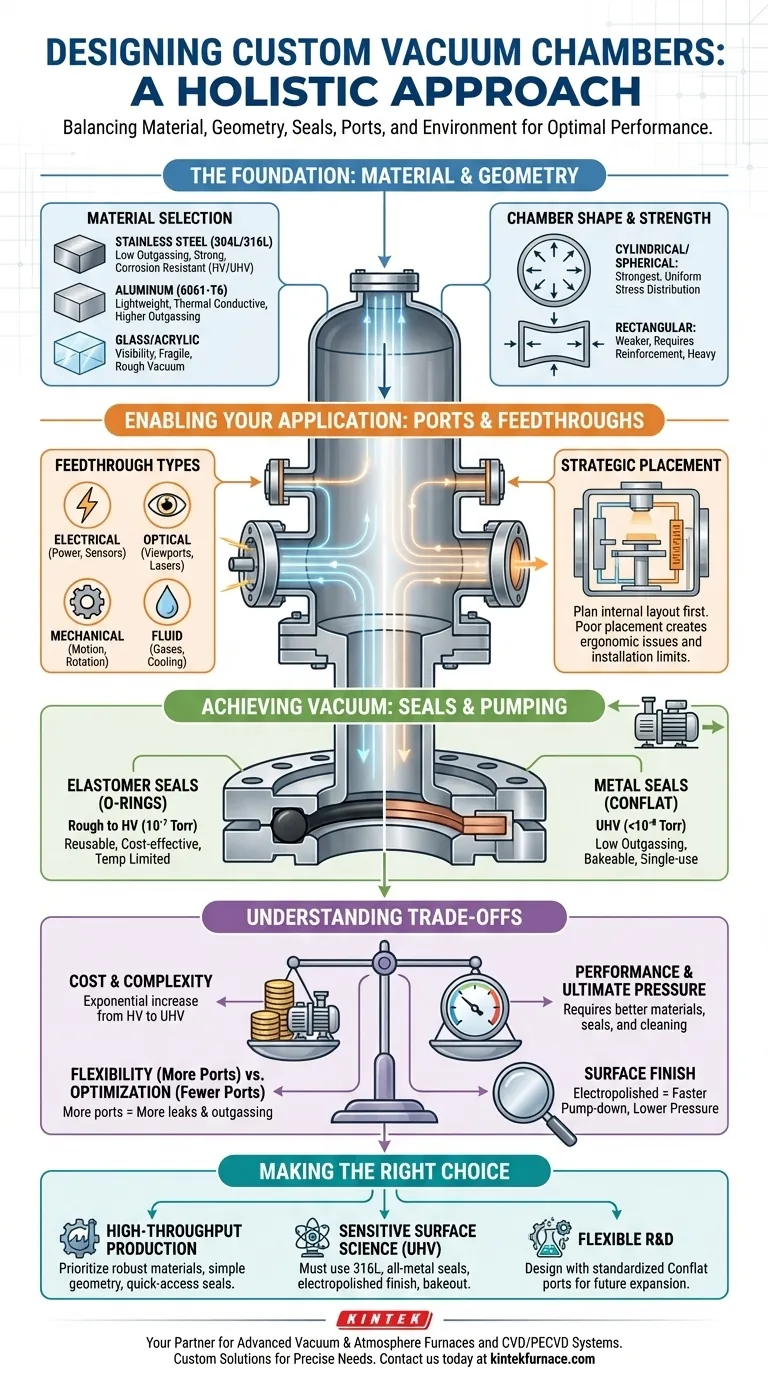

Визуальное руководство
