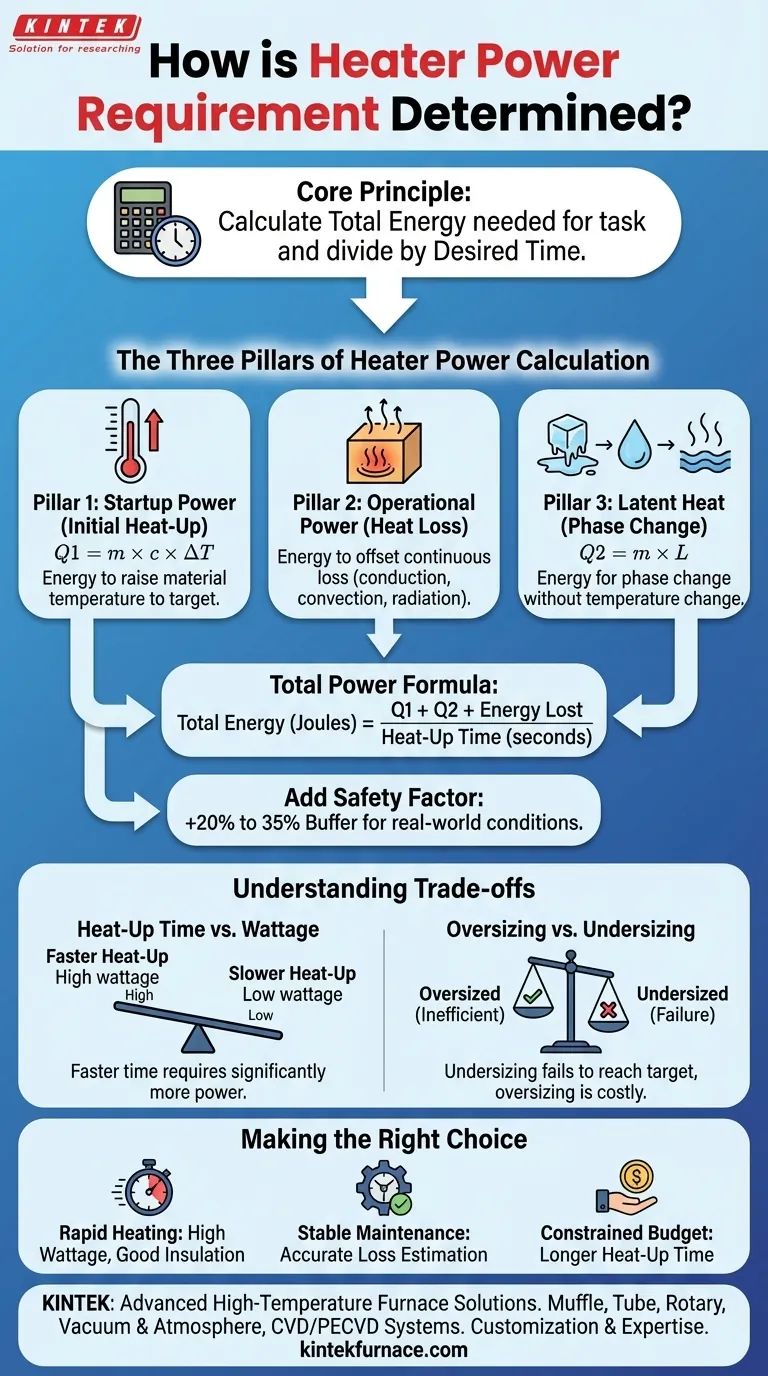

Определение требуемой мощности нагревателей предполагает анализ множества факторов, включая нагреваемый материал, желаемое повышение температуры, время нагрева и эффективность системы.При этом необходимо рассчитать как пиковую, так и непрерывную потребность в мощности, учитывая ограничения оборудования, такие как доступная мощность и тепловые потери.Для специализированных приложений, таких как мпквд машина Требования к мощности становятся более сложными из-за необходимости точного контроля температуры и уникальных конфигураций нагревательных элементов.
Ключевые моменты объяснены:
-
Расчеты нагрева для конкретного материала
-
Потребность в энергии существенно зависит от материала (сталь, воздух, масло, вода) из-за различий в:
- Удельная теплоемкость
- Плотность
- Теплопроводность
- Пример:Нагрев 100 л воды требует ~1,16 кВт для повышения температуры на 1°C за 1 час, в то время как для эквивалентного нагрева стали может потребоваться в 3-4 раза больше мощности.
-
Потребность в энергии существенно зависит от материала (сталь, воздух, масло, вода) из-за различий в:
-
Пиковая и непрерывная потребность в электроэнергии
- Фаза запуска:Требуется в 2-3 раза больше энергии, чем при обслуживании, из-за начальной тепловой инерции
- Стационарный режим:Мощность падает после достижения заданной температуры
- Системы, подобные источникам питания SCR, эффективно управляют этим переходом благодаря регулированию угла сдвига фаз
-
Проектирование нагревательных элементов
-
Выходная мощность может быть изменена путем:
- Увеличение диаметра проволоки (уменьшает сопротивление, увеличивает ток)
- Уменьшение длины элемента (повышает плотность мощности)
- Существует компромисс между плотностью мощности (Φ = P/A) и сроком службы - элементы с высоким Φ быстрее изнашиваются, но более компактны.
-
Выходная мощность может быть изменена путем:
-
Факторы системной интеграции
-
Выбор источника питания (SCR или VRT):
- равномерность температуры (±1°C достижимо при правильном регулировании)
- Энергоэффективность (эффективность SCR обычно составляет 90-95%)
- Требования к охлаждению (системы жидкостного охлаждения позволяют достичь более высокой плотности мощности)
-
Выбор источника питания (SCR или VRT):
-
Конкретные условия применения
- Промышленные печи могут требовать 50-500 кВт в зависимости от размера камеры
- Полупроводниковые инструменты, такие как системы CVD, требуют точного управления низким напряжением (часто <30 В) с помощью ПЛК.
- Продолжительность процесса влияет на общую потребность в энергии (короткие циклы требуют более высокой пиковой мощности).
Современные нагреватели все чаще включают в себя алгоритмы прогнозирования, которые автоматически регулируют подачу мощности на основе обратной связи в режиме реального времени, оптимизируя производительность и энергопотребление.Это особенно ценно для оборудования исследовательского класса, где стабильность температуры напрямую влияет на результаты процесса.
Сводная таблица:
| Фактор | Влияние на потребляемую мощность | Пример |
|---|---|---|
| Материал | Зависит от удельной теплоемкости, плотности | Вода:~1,16 кВт/100 л/°C/час |
| Пиковая мощность по сравнению с непрерывной | При запуске требуется в 2-3 раза больше энергии | Источники питания SCR управляют переходным процессом |
| Конструкция нагревательного элемента | Диаметр и длина проволоки влияют на сопротивление | Элементы с высоким Φ быстрее изнашиваются |
| Интеграция системы | Тип источника питания влияет на эффективность | SCR: эффективность 90-95% |
| Применение | Промышленные печи: 50-500 кВт | Системы CVD требуют точного низковольтного управления |
