Как Теплопроводность Графитового Войлока Соотносится С Теплопроводностью Графитовой Плиты При 1150 °C? Руководство По Высокотемпературной Изоляции

При 1150 °C графитовый войлок является значительно лучшим изолятором, чем графитовая плита. Теплопроводность графитового войлока при этой температуре составляет 0,14 Вт/мК, в то время как графитовая плита имеет 0,25 Вт/мК. Это означает, что при одинаковой толщине графитовый войлок снижает теплопередачу примерно на 44% по сравнению с жесткой графитовой плитой, что делает его более энергоэффективным выбором с чисто тепловой точки зрения.

Выбор между графитовым войлоком и плитой — это не просто вопрос того, что является лучшим изолятором. Это фундаментальный инженерный компромисс между превосходными тепловыми характеристиками гибкого войлока и структурной жесткостью и долговечностью жесткой плиты.

Почему войлок и плита имеют разные тепловые свойства

Разительная разница в тепловых характеристиках напрямую связана со структурой и плотностью каждого материала. Оба материала происходят из схожих углеродных волокон, но их конечная форма определяет, насколько эффективно они могут блокировать тепло.

Структура графитового войлока

Графитовый войлок — это мягкий, гибкий мат, состоящий из переплетенных, хаотично ориентированных углеродных волокон. Эта структура создает высокий процент пустот внутри материала.

В вакууме или инертной газовой среде эти пустоты имеют решающее значение. Теплопередача через материал минимизируется, поскольку она должна проходить по извилистому пути через тонкие волокна, с очень небольшим количеством прямых проводящих путей. Захваченный газ (или вакуум) в пустотах действует как основной изолятор.

Структура графитовой плиты

Графитовая плита — это жесткий продукт, изготовленный путем пропитки графитового войлока связующим на основе углерода, которое затем отверждается при высоких температурах. Этот процесс «склеивает» волокна вместе.

Это связующее увеличивает плотность и создает прочные углеродные мостики между волокнами. Эти мостики обеспечивают прямые, эффективные пути для проведения тепла через материал, поэтому его теплопроводность значительно выше, чем у необработанного войлока.

Роль плотности

В конечном итоге разница сводится к плотности. Графитовый войлок имеет очень низкую плотность, что максимизирует пустое пространство и минимизирует твердый материал, доступный для теплопроводности.

Графитовая плита специально изготавливается более плотной для достижения механической прочности и жесткости. Это увеличение плотности напрямую соответствует увеличению теплопроводности, что делает ее менее эффективным изолятором.

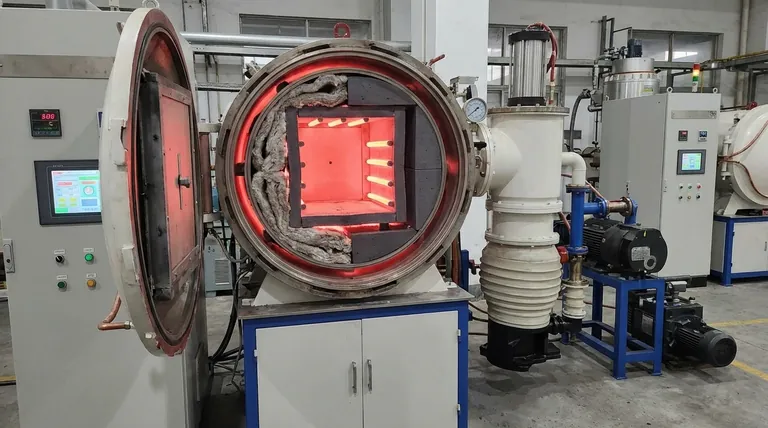

Практические последствия в высокотемпературных печах

Эта разница в проводимости имеет прямые последствия для производительности и эксплуатационных расходов высокотемпературного оборудования, такого как вакуумные печи.

Энергоэффективность

Печь, изолированная графитовым войлоком, потребует меньше энергии для поддержания заданной температуры по сравнению с идентичной печью, изолированной графитовой плитой. Снижение теплопроводности на 44% напрямую приводит к уменьшению потерь энергии через стенки печи.

Температуры горячей и холодной поверхностей

Благодаря превосходной изоляции войлока температура на внешней оболочке печи («холодная поверхность») будет ниже. Это повышает безопасность оператора и дополнительно снижает потери энергии в окружающее помещение.

Конструкционные и изоляционные слои

На практике многие горячие зоны печей проектируются с использованием гибридного подхода. Плотный внутренний слой (например, плита) используется для обеспечения структурной целостности, в то время как внешние слои состоят из войлока меньшей плотности для обеспечения основной изоляции.

Понимание компромиссов: изоляция против долговечности

Выбор правильного материала требует понимания его механических ограничений в той же степени, что и его тепловых свойств.

Механическая прочность и жесткость

Графитовая плита является явным победителем по механической прочности. Она самонесущая, может быть точно обработана и может использоваться для создания всей конструкции горячей зоны, включая опоры элементов. Войлок хрупок и требует отдельной опорной конструкции для удержания его на месте.

Устойчивость к потоку газа

В приложениях с высокоскоростным потоком газа, таких как быстрое газовое охлаждение, поверхность мягкого войлока может легко разрушаться, выделяя волокна, которые могут загрязнять печь и обрабатываемую деталь. Жесткая, связанная поверхность графитовой плиты гораздо более устойчива к этому типу эрозии.

Обращение и установка

Войлок гибок и легко принимает форму изогнутых или неровных поверхностей. Однако он хрупок и может образовывать пыль во время установки. Плиту легче обрабатывать как предварительно нарезанные панели, но она хрупка и может треснуть при ударе или воздействии теплового шока без надлежащего учета конструкции.

Правильный выбор для вашего применения

Ваше окончательное решение должно основываться на основных эксплуатационных требованиях вашего конкретного высокотемпературного процесса.

Если ваш основной акцент делается на максимальной тепловой эффективности и снижении затрат на энергию: Выберите графитовый войлок из-за его превосходных изоляционных свойств, особенно в статических вакуумных или низконапорных инертных газовых средах.
Если ваш основной акцент делается на структурной целостности, простоте сборки или устойчивости к газовой эрозии: Выберите графитовую плиту, принимая небольшие потери в тепловых характеристиках ради ее решающей механической прочности.
Если вам нужно сбалансированное, высокопроизводительное решение: Используйте гибридную конструкцию, применяя жесткую плиту или композитную горячую поверхность для долговечности и подкрепляя ее несколькими слоями войлока для оптимальной изоляции.

В конечном итоге, лучший выбор согласует физические свойства материала с конкретными механическими и тепловыми требованиями вашего процесса.

Сводная таблица:

Свойство	Графитовый войлок	Графитовая плита
Теплопроводность при 1150°C	0.14 Вт/мК	0.25 Вт/мК
Основное преимущество	Превосходная изоляция и энергоэффективность	Структурная жесткость и долговечность
Лучше всего подходит для	Максимальная тепловая эффективность в статических условиях	Конструкционные горячие зоны и применения с газовым охлаждением
