По своей сути вращающаяся печь представляет собой тонко настроенную механическую систему, которая использует комбинацию медленного вращения и небольшого гравитационного наклона для обработки материалов. Она состоит из большого вращающегося цилиндрического барабана, установленного на подшипниках или опорных колесах. Когда барабан вращается, материал, загружаемый с более высокого конца, пересыпается и перемешивается, медленно двигаясь вниз к разгрузочному концу, обеспечивая равномерное воздействие на каждую частицу в контролируемой высокотемпературной среде.
Вращающаяся печь — это не просто нагреваемая труба; это динамическая среда обработки. Ее механическая конструкция — в частности, взаимодействие между вращением и наклоном — намеренно спроектирована для непрерывного перемешивания и продвижения материала, гарантируя равномерное тепловое воздействие для запуска желаемой химической реакции или фазового перехода.
Основные механические принципы
Эффективность вращающейся печи основана на трех фундаментальных механических действиях, работающих согласованно: вращение, наклон и приводная система, которая их обеспечивает.
Вращающийся барабан: спроектирован для смешивания
Медленное, постоянное вращение цилиндрического корпуса печи является ее наиболее важной механической характеристикой. Это движение, обычно от 0,2 до 5 оборотов в минуту (об/мин), заставляет материал внутри каскадом пересыпаться или переворачиваться.
Это пересыпание имеет решающее значение для получения гомогенного продукта. Оно непрерывно подвергает новые поверхности материала источнику тепла, предотвращая образование горячих точек и обеспечивая равномерную обработку всей партии.
Наклон: использование гравитации для контролируемого потока
Вращающаяся печь всегда устанавливается под небольшим углом, обычно от 1% до 4% по отношению к горизонтали. Этот наклон является простым, но гениальным механическим регулятором.
Когда барабан вращается, гравитация тянет пересыпающийся материал от более высокого загрузочного конца к более низкому разгрузочному концу. Крутизна этого уклона в сочетании со скоростью вращения точно определяет время пребывания — как долго материал находится внутри печи.
Приводная система: обеспечение процесса
Вся система приводится в действие надежной трансмиссией. Электродвигатель обеспечивает силу вращения, которая передается корпусу печи.
Массивный вес барабана поддерживается подшипниками или рядом опорных колес. Эта прочная конструкция рассчитана на непрерывную работу при экстремальных тепловых и механических нагрузках.
Интеграция тепла с механическим движением
Механическая конструкция печи существует для поддержки ее основной тепловой цели. Способ подвода и управления теплом неразрывно связан с физической структурой печи.
Прямой против косвенного нагрева
Печь может нагреваться одним из двух способов. В печах с прямым нагревом горячие газы от горелки проходят непосредственно через внутреннюю часть барабана, контактируя с материалом.
В печах с косвенным нагревом барабан нагревается снаружи. Материал внутри нагревается за счет контакта с горячей стенкой корпуса, оставаясь изолированным от продуктов сгорания. Это важно, когда необходимо строго контролировать атмосферу процесса.
Противоток против попутного потока
В печах с прямым нагревом направление потока газа является ключевым конструктивным решением. Наиболее распространенным и термически эффективным методом является противоток. Здесь горелка расположена у разгрузочного конца, и горячие газы движутся вверх по печи против движения материала вниз.
Менее распространен попутный поток, при котором горячий газ входит с загрузочного конца и движется в том же направлении, что и материал.
Огнеупорная футеровка: критический защитный слой
Внутренняя часть металлического корпуса печи футерована огнеупорной футеровкой. Этот слой термостойкого кирпича или литого материала является важнейшим механическим компонентом.
Он защищает внешнюю стальную конструкцию от экстремальных внутренних температур, которые часто могут превышать 1400°C (2550°F), предотвращая разрушение конструкции.
Понимание ключевого различия: печь против сушилки
Хотя они механически похожи, вращающаяся печь и вражная сушилка служат принципиально разным целям, что определяет их конструкцию и эксплуатацию.
Роль температуры
Основное различие — температура. Вражные сушилки работают при более низких температурах с единственной целью удаления влаги из материала.
Вращающиеся печи, напротив, используют чрезвычайно высокие температуры для вызова химической реакции или фазового перехода. Это включает такие процессы, как кальцинирование, спекание или термическое десорбция, которые фундаментально изменяют свойства материала.
Разница в назначении
Представьте себе так: сушилка изменяет состояние материала путем удаления воды. Печь изменяет его химическую сущность. Это различие в назначении определяет все остальные конструктивные соображения, от типа огнеупорной футеровки до требуемой тепловой мощности и времени пребывания.
Как применить это к вашему процессу
Понимание этих механических принципов является ключом к выбору и эксплуатации правильного оборудования для вашей промышленной цели.
- Если ваша основная цель — вызвать химическую реакцию или фазовый переход: Вам потребуется вращающаяся печь, поскольку ее высокотемпературная конструкция и контролируемое время пребывания необходимы для запуска этих преобразований.
- Если ваша основная цель — просто удаление влаги: Более подходящим и энергоэффективным выбором будет вражная сушилка с более низкой температурой.
- Если ваша основная цель — максимальная тепловая эффективность: Конструкция с противоточным нагревом, как правило, является превосходной механической конфигурацией для печи с прямым нагревом.
Постигнув эти фундаментальные концепции, вы сможете рассматривать вращающуюся печь не как грубый нагреватель, а как точный инструмент для преобразования материалов.
Сводная таблица:
| Механический компонент | Функция | Ключевые детали |
|---|---|---|
| Вращающийся барабан | Перемешивает и пересыпает материал | 0,2–5 об/мин для равномерного воздействия |
| Наклон | Управляет потоком материала с помощью гравитации | Наклон 1–4% для времени пребывания |
| Приводная система | Обеспечивает вращение | Электродвигатель с опорными колесами |
| Метод нагрева | Применяет тепло для обработки | Варианты прямого или косвенного нагрева |
| Огнеупорная футеровка | Защищает конструкцию от сильного жара | Выдерживает температуры выше 1400°C |
Оптимизируйте переработку материалов с помощью передовых решений KINTEK для вращающихся печей! Используя исключительные исследования и разработки и собственное производство, мы предоставляем различным лабораториям высокотемпературные печные системы, включая вращающиеся печи, муфельные, трубчатые, вакуумные и атмосферные печи, а также системы CVD/PECVD. Наша сильная способность к глубокой кастомизации обеспечивает точное соответствие вашим уникальным экспериментальным потребностям, повышая эффективность и надежность. Свяжитесь с нами сегодня, чтобы обсудить, как мы можем поддержать ваши промышленные цели!

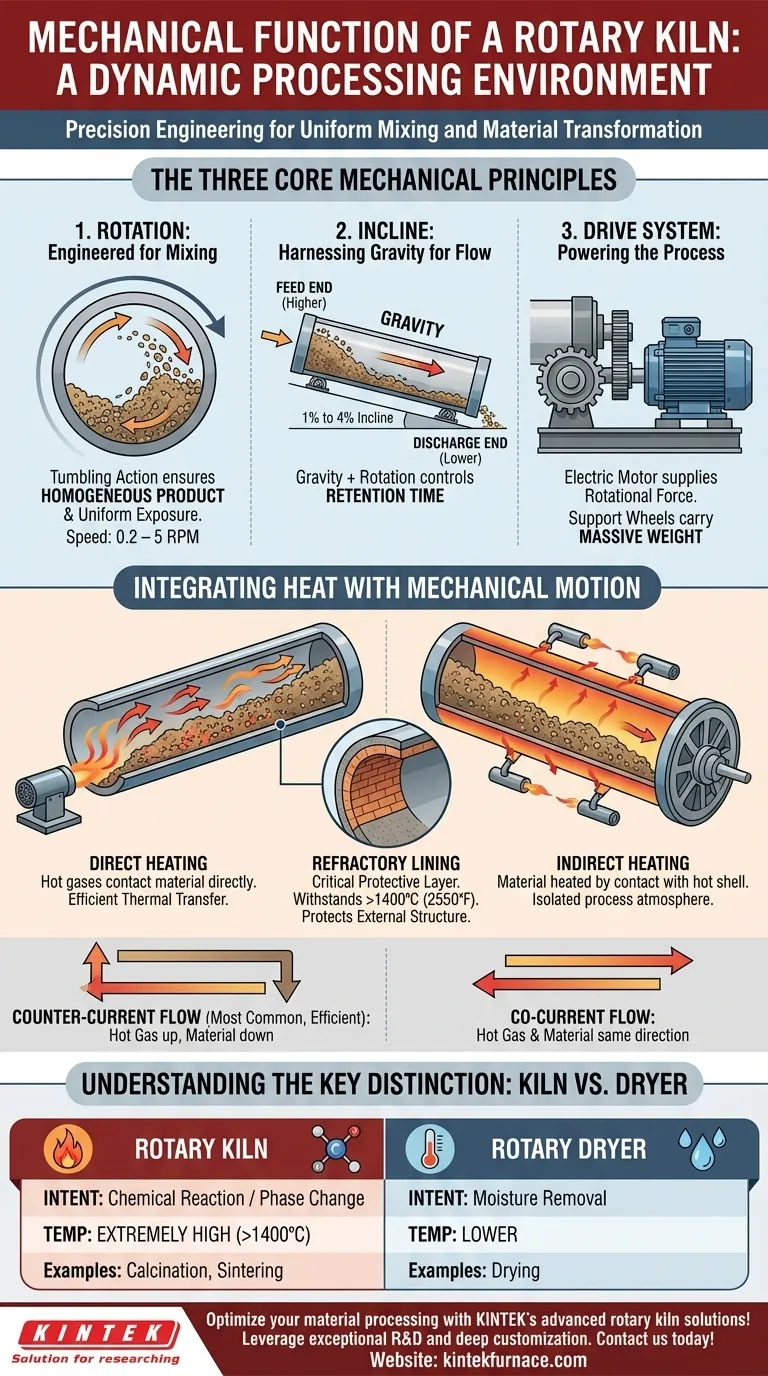

Визуальное руководство
