По своей сути, муфельная печь определяется своей структурной простотой для нагрева на воздухе, в то время как вакуумная печь представляет собой сложную, многокомпонентную систему, определяемую ее способностью создавать вакуум. Фундаментальное структурное отличие заключается в наличии интегрированной вакуумной системы — включающей насосы и герметичную камеру, — которая является центральной конструктивной особенностью вакуумной печи и полностью отсутствует в стандартной муфельной печи.
Выбор между этими печами — это не просто вопрос нагрева; это вопрос контроля среды обработки. Простая структура муфельной печи предназначена для контроля температуры в воздушной атмосфере, в то время как сложная структура вакуумной печи предназначена для контроля температуры и почти полного отсутствия этой атмосферы.
Деконструкция муфельной печи: простота и функциональность
Муфельная печь, часто называемая камерной печью, разработана для простых высокотемпературных применений, где взаимодействие с атмосферой приемлемо или желательно. Ее структура приоритезирует простоту использования и экономичность.
Основная камера и корпус
Печь состоит из простого коробчатого шкафа или камеры, обычно изготовленной из пластин нержавеющей стали и высокотемпературной жаропрочной изоляции.
Для удобства эксплуатации и обслуживания основной корпус печи и ее опорная рама часто строятся как отдельные блоки.
Система нагрева и циркуляции
Нагрев обычно осуществляется с помощью электрического нагревательного провода или аналогичных резистивных элементов. Эти элементы нагревают камеру, и тепло передается заготовке как излучением, так и конвекцией.
Для улучшения равномерности температуры многие муфельные печи включают вспомогательное оборудование, такое как вентиляторы для циркуляции горячего воздуха внутри камеры.
Контроль атмосферы
По умолчанию муфельная печь работает в окружающем воздухе. Некоторые модели предлагают элементарный контроль атмосферы, такой как управляемый дымоход для отвода паров или порты для ввода определенных газов, но они не предназначены для поддержания вакуума.

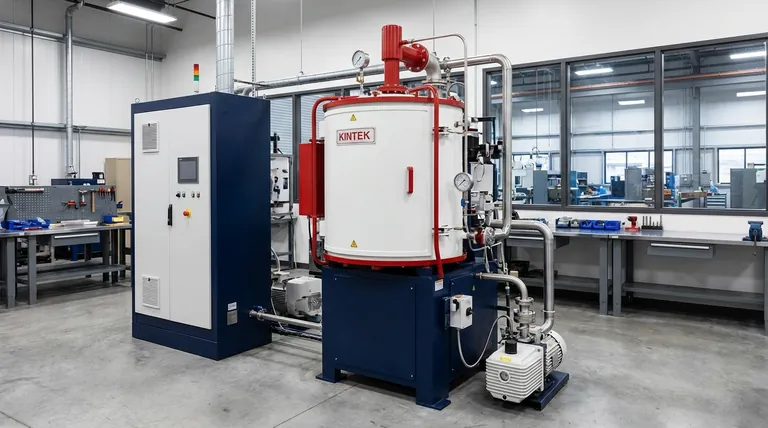

Анатомия вакуумной печи: точность и контроль
Структура вакуумной печи inherently более сложна, поскольку ее основная цель — удалить среду обработки (воздух и другие газы) до и во время нагрева.
Интегрированная вакуумная система
Это определяющая структурная особенность. Это многоступенчатая система, состоящая из герметичной камеры печи и ряда насосов.
Механические насосы используются для первоначального чернового откачивания, в то время как диффузионные насосы или турбомолекулярные насосы используются для достижения высоких уровней вакуума, необходимых для чувствительных процессов.
Нагревательная камера и элементы
Нагревательная камера представляет собой прочный, герметичный сосуд, способный выдерживать как высокие температуры, так и экстремальные перепады давления.
Нагревательные элементы изготавливаются из таких материалов, как графит, керамика или тугоплавкие металлы, которые хорошо работают в вакууме. Поскольку вакуум содержит очень мало молекул, передача тепла происходит почти исключительно через излучение, а не конвекцию.
Передовые системы управления
Вакуумные печи объединяют несколько систем управления. Интеллектуальный контроллер управляет температурным профилем, в то время как отдельная система контролирует и регулирует уровень вакуума внутри камеры, координируя работу различных насосов.
Понимание компромиссов
Структурные различия создают четкое разделение по возможностям, сложности и стоимости. Понимание этих компромиссов имеет решающее значение для принятия обоснованного решения.
Сложность и стоимость
Добавление вакуумной системы, усиленной камеры и передовых систем управления делает вакуумную печь значительно более сложной и дорогой в производстве и покупке, чем муфельную печь.
Загрязнение и целостность материала
Муфельная печь вызовет окисление поверхности большинства металлов из-за нагрева на воздухе. Структура вакуумной печи специально разработана для предотвращения этого, что приводит к получению ярких, чистых деталей и позволяет выполнять такие процессы, как пайка, спекание и отжиг реактивных материалов.
Операционные издержки
Эксплуатация вакуумной печи требует большей подготовки и более строгого графика обслуживания. Вакуумные насосы и уплотнения требуют регулярного внимания для обеспечения производительности и предотвращения дорогостоящих поломок. Цикл откачки также увеличивает время каждого технологического процесса.
Правильный выбор для вашего процесса
Чувствительность вашего приложения к атмосферному загрязнению является единственным наиболее важным фактором при выборе между этими двумя типами печей.
- Если вашей основной задачей является общее нагревание или простая термообработка нереактивных материалов: Муфельная печь предлагает надежное, экономичное и простое решение.
- Если вы обрабатываете реактивные металлы, требуете безкислородной поверхности или выполняете пайку: Вакуумная печь незаменима, так как ее структура специально создана для устранения атмосферного загрязнения.
- Если бюджет и простота использования являются вашими основными ограничениями: Более простая структура и меньшие эксплуатационные требования муфельной печи делают ее очевидным выбором.
- Если чистота процесса и металлургическая целостность не подлежат обсуждению: Сложная, но строго контролируемая среда, обеспечиваемая структурой вакуумной печи, является единственным жизнеспособным вариантом.
Понимание того, что структура каждой печи напрямую определяет ее функцию, позволяет вам выбрать правильный инструмент для получения желаемого результата с материалом.
Сводная таблица:
| Характеристика | Муфельная печь | Вакуумная печь |
|---|---|---|
| Контроль атмосферы | Работает на воздухе, минимальный контроль | Герметичная камера с вакуумной системой для отсутствия атмосферы |
| Метод нагрева | Электрические элементы, излучение и конвекция | Только излучение, элементы из графита или металлов |
| Сложность | Простая структура, легка в использовании | Сложная, с насосами, уплотнениями и передовыми системами управления |
| Применение | Общий нагрев, нереактивные материалы | Пайка, спекание, реактивные материалы, безкислородная обработка поверхностей |
| Стоимость | Низкие начальные и эксплуатационные расходы | Выше из-за сложности и обслуживания |
