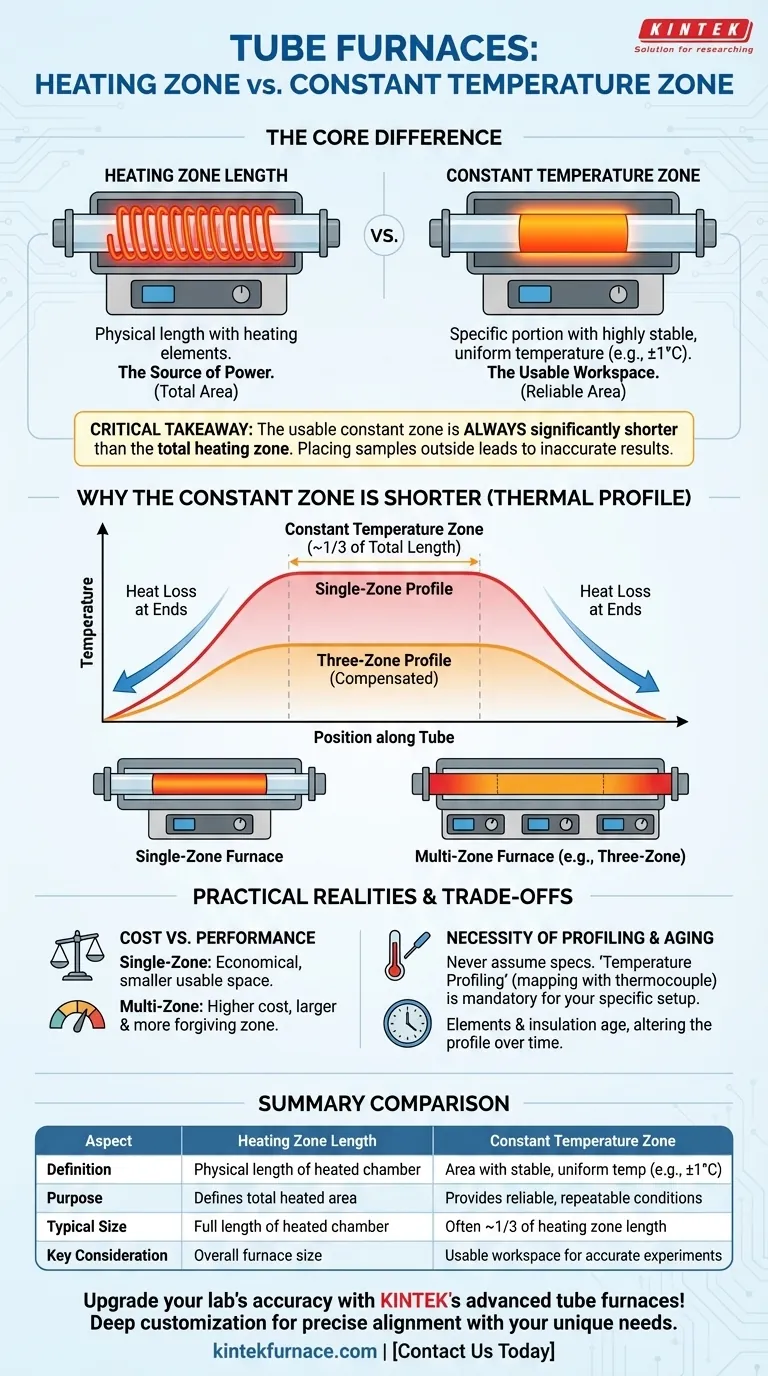

В трубчатых печах длина зоны нагрева и зона постоянной температуры служат разным, но взаимосвязанным целям термической обработки.Под зоной нагрева понимается вся область, где нагревательные элементы активно генерируют тепло, а зона постоянной температуры - это меньший участок, где равномерность температуры жестко контролируется (обычно ±1°C).Зона постоянной температуры обычно занимает около трети длины зоны нагрева и имеет решающее значение для прецизионных применений, таких как отжиг полупроводников или исследование материалов.На эти зоны влияют такие факторы, как материал термоблока и конструкция печи, а в высокотехнологичных моделях достигаются еще более жесткие допуски (±0,1°C) благодаря усовершенствованным системам управления.Регулярная калибровка обеспечивает поддержание заданных характеристик этих зон в течение длительного времени.
Объяснение ключевых моментов:
-
Определение и физические характеристики
- Длина зоны нагрева :Вся осевая часть печи, содержащая активные нагревательные элементы, вырабатывающие тепловую энергию.В атмосферных ретортных печах Эта зона часто охватывает всю рабочую длину трубы.
-
Зона постоянной температуры
:Участок (обычно 30-40% длины зоны нагрева), где колебания температуры сведены к минимуму с помощью таких элементов конструкции, как:
- многозонные конфигурации нагревательных элементов
- Огнеупорные изоляционные материалы
- Усовершенствованные алгоритмы ПИД-регулирования
-
Функциональные различия
- Зоны нагрева определяют максимальную производительность (например, зона 300 мм позволяет обрабатывать более длинные образцы)
-
Зоны постоянной температуры обеспечивают воспроизводимость процесса для таких чувствительных приложений, как:
- Рост кристаллов (допуск ±0,5°C)
- Осаждение тонких пленок
- Прецизионный отжиг полупроводниковых пластин
-
Техническая реализация
-
В современных трубчатых печах используется сегментированный нагрев (3-5 зон) с независимыми системами управления:
- Компенсировать концевые эффекты (падение температуры вблизи отверстий труб)
- Регулировка переменных тепловых нагрузок
- Поддержание стабильности во время фаз наращивания и снижения температуры
-
Равномерность температуры достигается за счет:
- перекрывающихся нагревательных змеевиков
- Изоляция из керамического волокна
- Контуры обратной связи с термопарой в реальном времени
-
В современных трубчатых печах используется сегментированный нагрев (3-5 зон) с независимыми системами управления:
-
Эксплуатационные соображения
-
Соотношение между зонами влияет на:
- Энергоэффективность (большие зоны нагрева увеличивают потребление энергии)
- Гибкость процесса (несколько зон с постоянной температурой позволяют проводить эксперименты с градиентом)
-
Требования к техническому обслуживанию включают:
- Ежеквартальная проверка температурных карт
- Проверки сопротивления нагревательных элементов
- Проверки целостности изоляции
-
Соотношение между зонами влияет на:
-
Конструкции, ориентированные на конкретное применение
-
Варианты печей с раздельными трубками обеспечивают прямой доступ к зонам с постоянной температурой для:
- Быстрая смена образцов при исследовании материалов
- Наблюдение высокотемпературных реакций in-situ
- Вакуумные модели оснащены радиационной защитой для повышения стабильности зоны при экстремальных температурах (>1600°C)
-
Варианты печей с раздельными трубками обеспечивают прямой доступ к зонам с постоянной температурой для:
Для вашей задачи больше подходит увеличенная длина нагрева для серийной обработки или приоритетная равномерность температуры для прецизионной работы?Это различие определяет выбор между стандартными и высокоточными конфигурациями печей.
Сводная таблица:
| Аспект | Длина зоны нагрева | Зона постоянной температуры |
|---|---|---|
| Определение | Вся площадь с активными нагревательными элементами | Подсекция с жестким контролем температуры (±1°C) |
| Типовой размер | Полная рабочая длина трубы | 30-40% длины зоны нагрева |
| Ключевая функция | Определяет максимальную производительность обработки | Обеспечивает повторяемость процесса при выполнении точных работ |
| Критические области применения | Пакетная обработка, общий нагрев | Отжиг полупроводников, рост кристаллов |
| Особенности конструкции | Сегментированный нагрев, огнеупорная изоляция | Многозонные системы управления, контуры обратной связи в реальном времени |
