По своей сути, вращающаяся печь — это система, предназначенная для высокотемпературной обработки материалов, построенная вокруг большого вращающегося стального цилиндра, футерованного огнеупорным материалом. Ее ключевые компоненты включают кожух печи, приводную сборку для вращения и опорные конструкции, в то время как ее основными рабочими параметрами являются наклон цилиндра, скорость его вращения и метод подвода тепла. Эти элементы работают согласованно для контроля времени нахождения материала и воздействия температуры.
Отдельные компоненты и параметры вращающейся печи не являются независимыми переменными. Они образуют взаимосвязанную систему, в которой механическая конструкция (наклон, длина) и рабочие настройки (скорость, тепловой поток) должны быть точно сбалансированы для достижения желаемой химической реакции или физического превращения обрабатываемого материала.
Основные механические компоненты
Физическая структура вращающейся печи спроектирована для непрерывной работы в условиях экстремальных термических и механических нагрузок. Каждый компонент выполняет определенную функцию по удержанию процесса и перемещению материала.
Кожух печи и огнеупорная футеровка
Кожух печи — это основной цилиндрический корпус, обычно изготавливаемый из толстолистовой стали. Он обеспечивает структурную целостность всей вращающейся сборки.
Внутри кожуха огнеупорная футеровка (изготовленная из специального кирпича или литьевого материала) выполняет две критически важные функции. Она защищает стальной кожух от экстремальных внутренних температур процесса и предотвращает химическую коррозию от обрабатываемого материала.
Система вращения и поддержки
Вся сборка печи установлена на двух или более неподвижных кольцах (опорных бандажах), которые представляют собой массивные стальные ленты, охватывающие кожух. Эти кольца распределяют огромный вес печи на ряд опорных роликов, называемых цапфовыми колесами.
Приводная сборка, состоящая из большой шестерни и электродвигателя, вращает печь с контролируемой скоростью. Чтобы предотвратить медленное продольное смещение печи вниз из-за ее наклона, упорные ролики прижимаются к опорным бандажам для управления этим осевым сносом.
Обращение с материалом и удержание
Материал поступает в печь через загрузочную головку (или загрузочный конец) и выходит через разгрузочную головку.
Критически важно, что уплотнения установлены на обоих концах печи. Эти механические системы (часто пружинные или пластинчатые уплотнения) предотвращают попадание холодного воздуха в печь и выход горячих технологических газов, что жизненно важно для поддержания тепловой эффективности и контроля окружающей среды.
Критические рабочие параметры
В то время как механические компоненты формируют структуру, рабочие параметры являются рычагами, используемыми для управления самим процессом. Регулировка этих параметров напрямую влияет на качество конечного продукта.
Наклон печи
Вращающиеся печи всегда устанавливаются под небольшим наклоном, обычно от 1% до 4% (падение на 1–4 см на метр длины). Этот уклон является основной силой, заставляющей материал перемещаться от загрузочного конца к разгрузочному концу по мере вращения печи. Более крутой наклон приводит к меньшему времени удержания.
Скорость вращения
Скорость вращения, обычно от 0,2 до 5 оборотов в минуту (об/мин), является критическим управляющим параметром. Более медленное вращение увеличивает время удержания — время, которое материал проводит внутри печи. Это также влияет на то, как материал пересыпается, что влияет на теплопередачу.
Источник и поток тепла
Тепло генерируется горелкой, расположенной на разгрузочном конце печи. Выбор метода нагрева является фундаментальным проектным решением.
- Прямой нагрев: Горячие продукты сгорания проходят через печь в прямом контакте с материалом. Это очень эффективно, но может вносить загрязняющие примеси.
- Непрямой нагрев: Кожух печи нагревается снаружи. Это обеспечивает чистоту материала, но менее теплоэффективно и ограничивается установками меньшего размера.
Поток тепла может быть либо противоточным (газ течет навстречу материалу) для максимальной тепловой эффективности, либо попутными (газ течет в том же направлении, что и материал) для обработки термочувствительных материалов.
Зонирование печи
Длинная печь эффективно создает отдельные зоны, где последовательно происходят различные процессы. Типичный профиль включает зону сушки, зону предварительного нагрева, центральную зону кальцинации или реакции с самой высокой температурой и зону охлаждения.
Понимание компромиссов
Проектирование и эксплуатация печи связаны с балансированием конкурирующих приоритетов. Самый фундаментальный компромисс заключается между чистотой процесса и тепловой эффективностью, что диктуется методом нагрева.
Печи с прямым нагревом: Пропускная способность важнее чистоты
Эти печи являются "рабочими лошадками" тяжелой промышленности (например, цемент, известь). Позволяя горячему газу непосредственно контактировать с материалом, они обеспечивают отличную теплопередачу и высокую пропускную способность. Однако побочные продукты сгорания могут загрязнять конечный продукт.
Печи с непрямым нагревом: Чистота важнее пропускной способности
Когда чистота продукта не подлежит обсуждению (например, специальные химикаты, материалы пищевого качества, ремедиация почвы), необходима печь с непрямым нагревом. Материал изолируется от продуктов сгорания, но нагрев массивного стального кожуха снаружи менее эффективен и ограничивает максимальный диаметр и мощность печи.
Противоток против попутного потока
Противоток является наиболее распространенной конфигурацией. Поскольку горячий газ входит через разгрузочный конец и течет вверх против наклона, он сталкивается с постепенно более холодным материалом, максимизируя теплопередачу и топливную эффективность.
Попутный поток, где газ и материал движутся в одном направлении, используется для материалов, чувствительных к термическому удару или содержащих высокий процент летучих веществ, которые необходимо быстро сжечь при входе.
Сделайте правильный выбор для вашей цели
Выбор и эксплуатация вращающейся печи требуют согласования ее конфигурации с вашей конкретной технологической задачей.
- Если ваш главный приоритет — максимальная тепловая эффективность и крупномасштабное производство: Печь с прямым нагревом и противотоком является стандартным и наиболее экономичным выбором.
- Если ваш главный приоритет — абсолютная чистота продукта и избежание загрязнения: Печь с непрямым нагревом является единственным жизнеспособным вариантом, при этом принимаются компромиссы в отношении мощности и эффективности.
- Если ваш главный приоритет — обработка термочувствительных материалов или материалов с высоким содержанием влаги: Может потребоваться конфигурация с прямым нагревом и попутным потоком, чтобы предотвратить термический шок и безопасно управлять летучими веществами.
Понимание того, как эти компоненты и параметры функционируют как интегрированная система, является ключом к оптимизации любой операции по термической обработке.
Сводная таблица:
| Компонент/Параметр | Ключевые детали |
|---|---|
| Кожух печи и футеровка | Стальной цилиндр с огнеупорной футеровкой для защиты от тепла и коррозионной стойкости |
| Приводная сборка | Электродвигатель и система шестерен для контролируемого вращения (0,2–5 об/мин) |
| Наклон | Уклон (1–4%) для контроля потока материала и времени удержания |
| Источник тепла | Горелка с прямым или непрямым нагревом для эффективности или чистоты |
| Конфигурация потока | Противоток для эффективности, попутный поток для чувствительных материалов |
Готовы улучшить термическую обработку в вашей лаборатории? Используя исключительные возможности НИОКР и собственное производство, KINTEK поставляет разнообразным лабораториям передовые высокотемпературные печные решения. Наша линейка продукции, включающая муфельные, трубчатые, вращающиеся печи, вакуумные печи и печи с атмосферой, а также системы CVD/PECVD, дополняется нашей сильной способностью к глубокой кастомизации для точного удовлетворения уникальных экспериментальных требований. Свяжитесь с нами сегодня, чтобы обсудить, как наши вращающиеся печи и другие решения могут оптимизировать ваши процессы с точки зрения эффективности и чистоты!

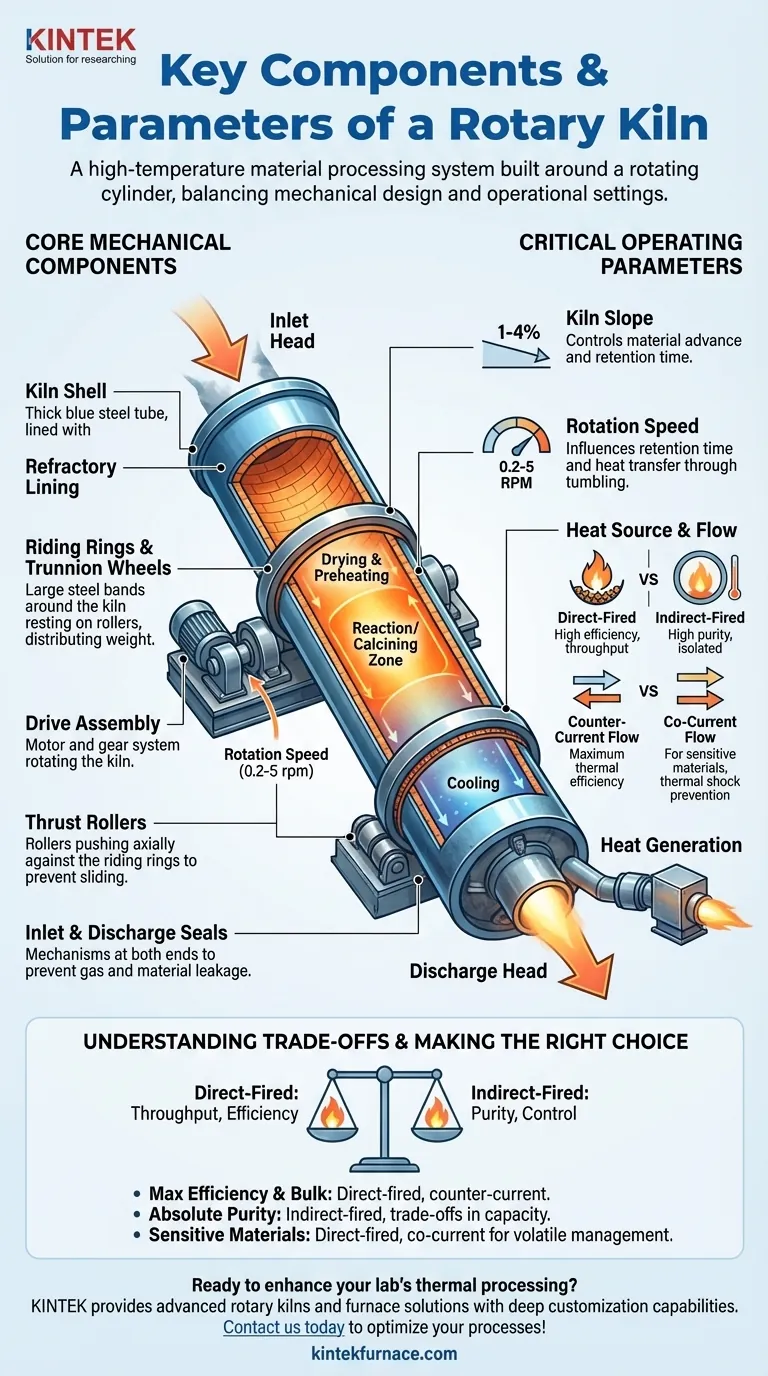

Визуальное руководство
