Каковы Основные Компоненты Нагревательного Элемента? Освойте Конструкцию Для Эффективной Выработки Тепла

По своей сути, нагревательный элемент — это спроектированная система, состоящая из резистивного материала, генерирующего тепло, защитной внешней оболочки, внутренней электрической изоляции для обеспечения безопасности, и клемм для подключения к источнику питания. Эти компоненты работают согласованно для преобразования электрической энергии в точно контролируемую тепловую энергию для конкретного применения.

Нагревательный элемент — это не просто провод, который нагревается. Это специально разработанный компонент, где резистивный сердечник создает тепло, в то время как тщательно подобранные материалы оболочки и изоляции безопасно и эффективно направляют эту энергию. Выбор каждого компонента полностью диктуется конечным применением.

Каковы основные компоненты нагревательного элемента? Освойте конструкцию для эффективной выработки тепла

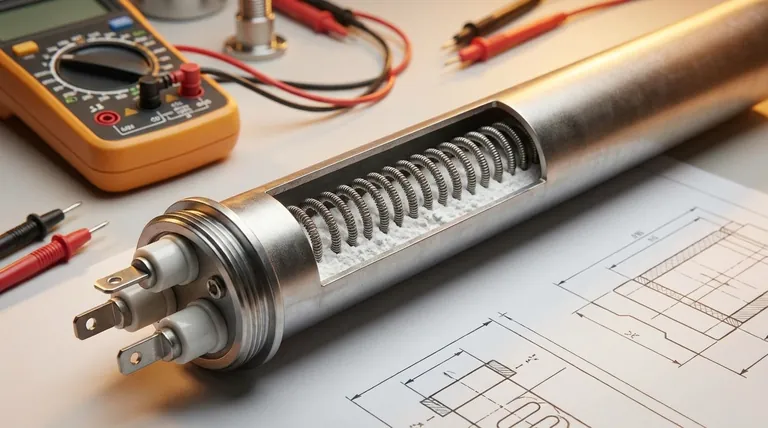

Анатомия нагревательного элемента

Чтобы понять, как работает нагревательный элемент, необходимо рассмотреть каждую часть и ее конкретную роль в системе. Взаимодействие между этими компонентами определяет производительность, срок службы и безопасность элемента.

Резистивный сердечник: Двигатель тепла

Сердцем элемента является материал, часто провод или лента, с высоким электрическим сопротивлением. Когда электрический ток проходит через этот сердечник, он встречает сопротивление, которое заставляет электрическую энергию преобразовываться в тепло.

Это явление известно как тепловое действие Джоуля. Количество выделяемого тепла является произведением тока и сопротивления материала, что делает сопротивление наиболее критическим свойством, которое необходимо контролировать конструкторам. Распространенные материалы включают сплавы никеля и хрома (нихром), ценящиеся за их высокотемпературные характеристики.

Защитная оболочка: Прочный внешний слой

Резистивный сердечник хрупок, и его необходимо защищать от рабочей среды. Оболочка представляет собой металлическую трубку или корпус, который заключает в себе сердечник и другие внутренние компоненты.

Этот внешний слой защищает элемент от влаги, коррозии, механических воздействий и химического воздействия, обеспечивая его долговечность и надежность. Материал оболочки, такой как нержавеющая сталь или Инколой, выбирается в зависимости от конкретных проблем окружающей среды, с которыми он столкнется.

Электрическая изоляция: Направление тока и обеспечение безопасности

Для предотвращения короткого замыкания электрического тока на защитную оболочку необходим слой электрической изоляции. Этот материал должен быть плохим проводником электричества, но отличным проводником тепла.

Это двойное свойство имеет решающее значение. Оно гарантирует, что ток течет только через резистивный сердечник, позволяя выделяемому теплу эффективно выходить на поверхность элемента.

Наполнитель: Улучшение теплопередачи

Во многих высокопроизводительных трубчатых элементах пространство между резистивным сердечником и оболочкой заполнено уплотненным порошком. Оксид магния (MgO) является отраслевым стандартом для этой цели.

MgO — исключительный материал, поскольку он обладает высокой теплопроводностью (хорошо передает тепло) и высокой диэлектрической прочностью (сопротивляется электричеству). Он удерживает резистивный сердечник на месте, предотвращает короткие замыкания и обеспечивает равномерную передачу тепла к оболочке.

Клеммы и выводы: Подключение питания

Клеммы, штыри или гибкие выводы обеспечивают точки подключения к внешнему источнику питания. Они спроектированы так, чтобы безопасно выдерживать требуемый ток и напряжение без перегрева. Конструкция этих соединений критически важна для надежной и безопасной электрической цепи.

Понимание компромиссов

Эффективность нагревательного элемента определяется выбором материалов, сделанным во время его проектирования. Не существует единственной «лучшей» конфигурации; вместо этого инженеры должны сбалансировать производительность, стоимость и безопасность, идя на критические компромиссы.

Высокотемпературные материалы против саморегулирующихся материалов

Выбор резистивного материала определяет рабочий диапазон элемента. Нихром и аналогичные сплавы идеально подходят для высокомощных, высокотемпературных применений, таких как промышленные печи и нагреватели.

И наоборот, материалы, такие как полимерный PTC (положительный температурный коэффициент), разработаны для низкотемпературных саморегулирующихся применений. Их сопротивление резко возрастает по мере нагрева, что приводит к естественному ограничению их собственной температуры, что идеально подходит для применений, где безопасность имеет первостепенное значение.

Плотность мощности и ее последствия

Плотность мощности — количество энергии, выделяемой на квадратный дюйм поверхности элемента — является критическим фактором проектирования. Высокая плотность мощности обеспечивает быстрый нагрев в компактной форме, но создает огромную нагрузку на оболочку и изоляцию.

Элемент, предназначенный для нагрева воздуха, будет иметь низкую плотность мощности, в то время как элемент для погружения в воду может иметь гораздо более высокую плотность, поскольку жидкость более эффективно отводит тепло. Несоответствие этого может привести к преждевременному выходу из строя.

Материал оболочки и окружающая среда

Защитная оболочка должна быть химически совместима с окружающей средой. Оболочки из нержавеющей стали может быть достаточно для нагрева воздуха или чистой воды, но агрессивная жидкость может потребовать более экзотического сплава, такого как Инконель или титан, для предотвращения быстрой деградации.

Сделайте правильный выбор для вашего применения

Выбор правильного нагревательного элемента требует согласования его компонентов с вашей основной целью.

Если ваш основной фокус — высокотемпературная промышленная обработка: Отдавайте предпочтение элементам с сердечниками из нихрома и прочными оболочками из нержавеющей стали или Инколоя, рассчитанными на высокую плотность мощности.
Если ваш основной фокус — безопасность в потребительском продукте: Выбирайте саморегулирующиеся PTC-элементы или конструкции, включающие встроенные тепловые отсечки и низкую плотность мощности.
Если ваш основной фокус — эффективность в жидкости: Выбирайте погружной элемент, материал оболочки которого устойчив к жидкости, а форма максимизирует контакт с поверхностью для быстрой теплопередачи.

Понимание этих компонентов превращает нагревательный элемент из простой детали в решаемую инженерную задачу.

Сводная таблица:

Компонент	Функция	Распространенные материалы
Резистивный сердечник	Генерирует тепло за счет электрического сопротивления	Никель-хром (Нихром), PTC-полимеры
Защитная оболочка	Защищает от окружающей среды и повреждений	Нержавеющая сталь, Инколой, Инконель
Электрическая изоляция	Предотвращает короткие замыкания, проводит тепло	Оксид магния (MgO)
Наполнитель	Улучшает теплопередачу и безопасность	Оксид магния (MgO)
Клеммы и выводы	Надежно подключаются к источнику питания	Спроектированы для тока и напряжения
