Для поддержания постоянной мощности печи по мере старения нагревательных элементов из карбида кремния (SiC) применяется двухэтапная стратегия. Печь сначала проектируется со значительными запасами мощности, а затем используется источник питания с переменным напряжением для постепенного увеличения напряжения в течение срока службы элемента. Это компенсирует естественное увеличение электрического сопротивления, которое происходит при использовании.
Основная проблема с элементами SiC заключается в том, что их сопротивление увеличивается с использованием и возрастом. Чтобы противодействовать возникающему падению мощности, необходимо иметь источник питания, способный со временем увеличивать выходное напряжение, эффективно пропуская требуемую мощность через материал с более высоким сопротивлением.
Физика старения элементов SiC
Основная причина: окисление
Нагревательные элементы из карбида кремния работают при чрезвычайно высоких температурах. При этих температурах материал медленно реагирует с кислородом в атмосфере.
Этот процесс окисления образует тонкий слой диоксида кремния на поверхности элемента. Хотя этот слой является защитным, он менее электропроводен, чем основной материал SiC.
Влияние на выходную мощность
По мере развития окисления в течение сотен или тысяч часов общее электрическое сопротивление элемента увеличивается.
Согласно закону Ома для мощности (P = V²/R), если напряжение (V) от источника питания остается постоянным, а сопротивление (R) увеличивается, выходная мощность (P) должна уменьшаться. Это приводит к охлаждению печи и замедлению времени нагрева.
Двухэтапная стратегия компенсации
Этап 1: Начальный запас мощности
Для обеспечения длительного и полезного срока службы печи, использующие элементы SiC, намеренно проектируются с запасом мощности от 25% до 50%.
Это означает, что когда элементы новые и имеют низкое сопротивление, источник питания работает при пониженном напряжении для обеспечения правильной целевой мощности. Этот «запас напряжения» обеспечивает необходимый запас для увеличения напряжения по мере старения элементов.
Этап 2: Управление переменным напряжением
Чтобы противодействовать растущему сопротивлению, напряжение, подаваемое на элементы, должно со временем увеличиваться. Это достигается с помощью источника питания с переменным напряжением.
Метод 1: Трансформаторы с несколькими отводами
Трансформатор с несколькими отводами — это простое и надежное устройство с несколькими выходными соединениями или «отводами», каждое из которых обеспечивает разный, фиксированный уровень напряжения.
По мере старения элементов оператор может вручную переключать соединение на отвод с более высоким напряжением, чтобы вернуть мощность к целевому уровню.
Метод 2: Контроллеры мощности на SCR
Тиристор (SCR) — это современное твердотельное устройство, которое позволяет точно и непрерывно регулировать выходное напряжение.
В отличие от ступенчатых изменений трансформатора с отводами, SCR может выполнять мельчайшие регулировки, часто автоматически, для поддержания мощности или температуры печи идеально стабильными. Это предпочтительный метод для высокопроизводительных приложений.
Метод 3: Насыщающиеся реакторы
Это более старая технология, которая функционирует как магнитный усилитель для регулирования напряжения. Хотя она эффективна, контроллеры SCR в значительной степени заменили их в новых конструкциях благодаря их превосходной эффективности и точности управления.
Понимание компромиссов
Трансформаторы с несколькими отводами: Простота против точности
Трансформатор с несколькими отводами очень надежен и экономичен. Его основной недостаток — грубое управление. Переход между отводами может вызвать заметное изменение мощности, что может быть неприемлемо для очень чувствительных процессов.
Контроллеры мощности на SCR: Точность против сложности
SCR обеспечивают непревзойденную точность и позволяют автоматизировать, позволяя системе управления поддерживать заданное значение без ручного ввода. Однако они более сложны, имеют более высокую первоначальную стоимость и могут вносить электрические шумы (гармоники), если не указаны правильно.
Риск недостаточного размера вашего источника питания
Если источник питания печи не указан с достаточным запасом напряжения, элементы достигнут своего «конца срока службы» преждевременно. Это происходит, когда источник питания достигает своего максимального напряжения и больше не может подавать требуемую мощность на элементы с высоким сопротивлением.
Правильный выбор для вашего приложения
Выбор правильного метода управления полностью зависит от требований вашего процесса и бюджета.
- Если ваш основной акцент делается на максимальной точности и автоматизации: Контроллер мощности SCR является идеальным выбором благодаря его непрерывной и автоматической регулировке напряжения.
- Если ваш основной акцент делается на надежности и экономичности: Трансформатор с несколькими отводами обеспечивает долговечное, простое и проверенное решение для нагрева общего назначения.
- Если вы эксплуатируете существующую печь с фиксированным источником напряжения: Ваши единственные варианты — чаще заменять элементы SiC или провести значительную модернизацию до источника питания с переменным напряжением.
В конечном счете, управление старением элементов SiC заключается не в борьбе с сопротивлением, а в реализации системы питания, разработанной для адаптации к нему.
Сводная таблица:
| Стратегия/Метод | Ключевая особенность | Лучше всего подходит для |
|---|---|---|
| Начальный запас мощности | 25-50% дополнительной мощности | Все приложения для продления срока службы |
| Трансформатор с несколькими отводами | Ручные ступени напряжения | Экономичный, надежный нагрев |
| Контроллер мощности на SCR | Непрерывная, автоматическая регулировка | Высокоточные, автоматизированные процессы |
| Насыщающийся реактор | Магнитное регулирование напряжения | Устаревшие системы (в значительной степени заменены) |
Сталкиваетесь с падением мощности печи из-за старения элементов SiC? KINTEK специализируется на передовых высокотемпературных печных решениях, включая муфельные, трубчатые, роторные, вакуумные и атмосферные печи, а также системы CVD/PECVD. Благодаря нашим сильным научно-исследовательским и опытно-конструкторским работам и собственному производству, мы предлагаем глубокую индивидуализацию для точного удовлетворения ваших уникальных экспериментальных потребностей, обеспечивая стабильную производительность и увеличенный срок службы оборудования. Свяжитесь с нами сегодня, чтобы обсудить, как мы можем оптимизировать вашу печную установку и обеспечить бесперебойную работу ваших процессов!

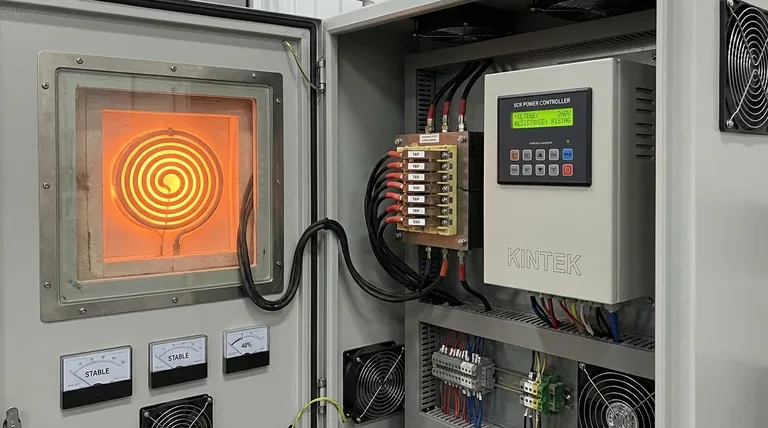

Визуальное руководство
