По своей сути, плазменно-усиленное химическое осаждение из паровой фазы (PECVD) достигает высоких скоростей осаждения при низких температурах, фундаментально изменяя источник энергии для химической реакции. Вместо того чтобы полагаться на сильный нагрев для расщепления исходных газов, PECVD использует электрическое поле для генерации плазмы, которая обеспечивает необходимую энергию через высокореактивные ионы и радикалы, позволяя подложке оставаться при значительно более низкой температуре.
Ключевая идея заключается в том, что PECVD отделяет энергию реакции от температуры подложки. Это позволяет независимо контролировать скорость осаждения с помощью параметров плазмы, сохраняя при этом низкую температуру для защиты подложки.
Основной механизм: осаждение, управляемое плазмой
Традиционное химическое осаждение из паровой фазы (CVD) похоже на приготовление пищи на плите; вам нужно повысить температуру, чтобы инициировать химические реакции, необходимые для осаждения пленки. PECVD принципиально отличается.
Замена тепловой энергии плазмой
В традиционном процессе CVD исходные газы необходимо нагревать до очень высоких температур (часто >600°C), чтобы получить достаточную тепловую энергию для разрыва их химических связей и реакции на поверхности подложки.
PECVD создает плазму — ионизированный газ, содержащий смесь электронов, ионов и нейтральных радикальных частиц. Эти компоненты обладают высокой энергией и химической реакционной способностью, способной расщеплять исходные газы при гораздо более низких температурах газа и подложки.
Роль плазмы высокой плотности
Для достижения высокой скорости осаждения цель состоит в том, чтобы создать высокую плотность этих реактивных частиц. Это достигается с помощью усовершенствованных конструкций реакторов.
Такие методы, как индуктивные катушки, резонанс циклотронного вращения электронов (ECR) или антенны на геликоновых волнах, генерируют чрезвычайно плотные плазмы. Эта высокая концентрация реагентов резко ускоряет процесс формирования пленки без необходимости соответствующего повышения температуры.
Ключевые рычаги для увеличения скорости осаждения
После того как плазма установлена, используются два основных параметра для контроля скорости роста пленки.
Увеличение мощности плазмы
Увеличение мощности радиочастотного (РЧ) или микроволнового излучения, подаваемого в камеру, напрямую повышает энергию внутри плазмы. Это усиливает диссоциацию исходных газов, создавая более высокую концентрацию активных частиц, необходимых для осаждения, и, таким образом, увеличивая скорость.
Оптимизация расхода исходного газа
Скорость осаждения также зависит от подачи сырья. Увеличение скорости потока исходных газов в камеру гарантирует, что у поверхности подложки доступна более высокая концентрация реагентов, предотвращая ограничение процесса по "подаче".
Понимание компромиссов
Хотя PECVD предлагает значительные преимущества, важно понимать баланс между его параметрами. Основное преимущество — возможность нанесения пленок на чувствительные к температуре материалы, которые будут повреждены высокотемпературными процессами.
Преимущество: снижение термического напряжения
Более низкая рабочая температура PECVD — его самое большое преимущество. Оно предотвращает термическое напряжение, деформацию или повреждение хрупких подложек, таких как пластик, или сложных полупроводниковых приборов с ранее изготовленными слоями.
Преимущество: улучшенное качество пленки и универсальность
Энергичный, но контролируемый характер плазмы может привести к получению более плотных и чистых пленок по сравнению с некоторыми низкотемпературными альтернативами. Этот процесс также очень универсален, позволяя наносить широкий спектр материалов, включая оксиды, нитриды и даже гибридные органико-неорганические структуры.
Подводный камень: скорость против качества
Стремление к абсолютно максимальной скорости осаждения путем чрезмерного увеличения мощности или расхода газа может быть контрпродуктивным. Слишком высокая мощность может вызвать повреждение растущей пленки бомбардировкой ионами, в то время как чрезмерный расход может привести к реакциям в газовой фазе, которые создают частицы, вызывая дефекты и плохое качество пленки. Цель состоит в том, чтобы найти оптимальное окно, а не максимальное значение.
Сделайте правильный выбор для вашего процесса
Оптимизация процесса PECVD включает в себя балансировку скорости, температуры и конечных свойств пленки в соответствии с вашей основной целью.
- Если ваша основная цель — максимальная производительность: Тщательно увеличивайте мощность плазмы и расход газа одновременно, постоянно контролируя напряжение пленки, однородность и плотность дефектов, чтобы избежать ухудшения качества.
- Если ваша основная цель — нанесение покрытия на очень чувствительную подложку: Отдавайте приоритет низкой температуре и рассмотрите возможность использования источника плазмы высокой плотности (например, ECR), который может обеспечить разумную скорость при низкоэнергетической бомбардировке ионами.
- Если ваша основная цель — достижение максимально возможного качества пленки: Работайте при более умеренной скорости осаждения, методически настраивая мощность и давление для поиска "золотой середины", которая минимизирует напряжение пленки и дефекты.
Освоение PECVD заключается в понимании и контроле этого взаимодействия между энергией плазмы, подачей материала и температурой.
Сводная таблица:
| Ключевой фактор | Роль в PECVD с высокой скоростью / низкой температурой |
|---|---|
| Энергия плазмы | Заменяет тепловую энергию; расщепляет исходные газы при низких температурах подложки. |
| Плазма высокой плотности | Увеличивает концентрацию реактивных частиц (ионов, радикалов) для ускорения осаждения. |
| Мощность плазмы | Более высокая РЧ/микроволновая мощность увеличивает диссоциацию газов, повышая скорость осаждения. |
| Расход исходного газа | Оптимизированный расход обеспечивает достаточную подачу реагентов для предотвращения ограничения скорости. |
| Компромисс | Критически важно сбалансировать скорость с качеством пленки, чтобы избежать дефектов из-за чрезмерной мощности/расхода. |
Готовы оптимизировать свой процесс PECVD для высокой скорости осаждения и низких температур?
В KINTEK мы используем наши исключительные возможности в области исследований и разработок и собственное производство для предоставления передовых решений для систем PECVD. Независимо от того, требуется ли вам максимальная пропускная способность на производственной линии, защита хрупких подложек или достижение наивысшего качества пленки, наши широкие возможности индивидуальной настройки позволяют нам адаптировать систему к вашим уникальным экспериментальным и производственным требованиям.
Свяжитесь с нашими экспертами сегодня, чтобы обсудить, как наши системы PECVD могут расширить возможности вашей лаборатории и ускорить ваши исследования.

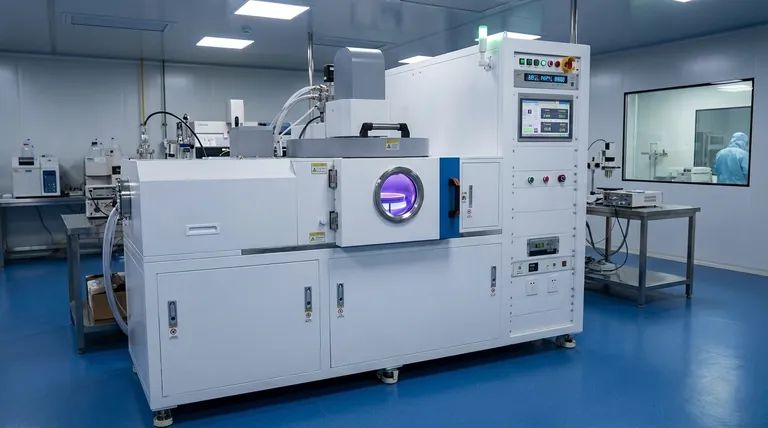

Визуальное руководство
