Газ SF6 выбран в качестве основного ингибитора благодаря его уникальной способности использовать дефекты подложки для химической пассивации. Он действует путем разложения при относительно низких температурах, избирательно воздействуя на кислородные вакансии в решетке диоксида циркония (ZrO2). Эта реакция создает стабильные терминальные группы фтора, особенно на границах зерен, которые физически и химически блокируют адсорбцию алюминиевых прекурсоров на последующих этапах осаждения.
Сила SF6 заключается в его точности: он не просто покрывает поверхность, а активно модифицирует дефектные участки подложки. Превращая кислородные вакансии в стабильные фторные экраны, он предотвращает нежелательный рост материала в наиболее уязвимых точках — границах зерен.
Механизм селективного ингибирования
Низкотемпературное разложение
В отличие от многих пассивирующих агентов, требующих высоких температурных режимов, SF6 разлагается при относительно низких температурах. Эта характеристика имеет решающее значение для поддержания целостности нижележащей структуры устройства в процессе AS-ALD. Она позволяет ингибитору активироваться и реагировать, не подвергая подложку чрезмерному нагреву, который может вызвать диффузию или повреждение.
Воздействие на кислородные вакансии
Эффективность SF6 обусловлена его взаимодействием с конкретными дефектами в подложке из диоксида циркония. SF6 избирательно легирует кислородные вакансии, эффективно заполняя "дыры" в кристаллической решетке. Вместо равномерного взаимодействия по всему материалу, газ ищет эти специфические химические нестабильности.
Пассивация границ зерен
Реакция в местах вакансий приводит к образованию стабильных терминальных групп фтора (F). Эти группы распределяются не случайным образом; они образуются именно на границах зерен ZrO2. Это изменяет поверхностную химию в тех местах, где обычно начинается нежелательное зародышеобразование.
Блокировка адсорбции прекурсоров
После образования эти группы фтора действуют как химический барьер. Они предотвращают адсорбцию алюминиевых прекурсоров, гарантируя, что процесс атомно-слоевого осаждения ингибируется в обработанных областях. Это превращает границы зерен из активных центров зародышеобразования в пассивные, нереактивные зоны.
Понимание компромиссов
Зависимость от дефектов подложки
Поскольку механизм ингибирования основан на легировании кислородных вакансий, процесс сильно зависит от качества подложки из диоксида циркония. Подложка с недостаточным количеством вакантных дефектов может не так эффективно реагировать с SF6, что потенциально приведет к неполному ингибированию.
Специфичность к границам зерен
Образование фторных групп локализовано на границах зерен. Хотя это эффективно для блокирования диффузионных путей, это подразумевает структурную специфичность ингибирования. Области вдали от границ зерен или без дефектов могут не получать такого же уровня пассивации.
Оптимизация вашей стратегии AS-ALD
Для эффективного использования SF6 для селективного осаждения по площади учитывайте состояние вашей подложки и ваши температурные ограничения.
- Если ваш основной фокус — эффективность ингибирования: Убедитесь, что ваша подложка из ZrO2 содержит достаточно кислородных вакансий, поскольку они являются необходимыми местами связывания для фторного ингибитора.
- Если ваш основной фокус — интеграция процесса: Используйте низкотемпературное разложение SF6 для пассивации поверхностей без превышения температурного бюджета чувствительных нижележащих слоев.
Используя SF6, вы превращаете естественные дефекты диоксида циркония в точную химическую маску, обеспечивая высокую точность селективности там, где это наиболее важно.
Сводная таблица:
| Характеристика | Механизм SF6 в AS-ALD |
|---|---|
| Целевые участки | Кислородные вакансии в решетке ZrO2 |
| Продукт реакции | Стабильные терминальные группы фтора (F) |
| Основная функция | Блокирует адсорбцию алюминиевых прекурсоров |
| Температурные требования | Низкотемпературное разложение |
| Локализация | Высокая концентрация на границах зерен |
Повысьте точность ваших тонких пленок с KINTEK
Вы хотите оптимизировать селективное атомно-слоевое осаждение по площади или высокотемпературную обработку материалов? В KINTEK мы понимаем, что точность начинается с правильной среды. Опираясь на экспертные исследования и разработки и производство мирового класса, мы предлагаем высокопроизводительные системы муфельных, трубчатых, роторных, вакуумных и CVD — все полностью настраиваемые для удовлетворения строгих требований передовых полупроводниковых и материаловедческих исследований.
Расширьте возможности вашей лаборатории уже сегодня. Свяжитесь с нашими специалистами прямо сейчас, чтобы обсудить, как наши специализированные термические решения могут поддержать ваши уникальные потребности в AS-ALD и пассивации подложек.

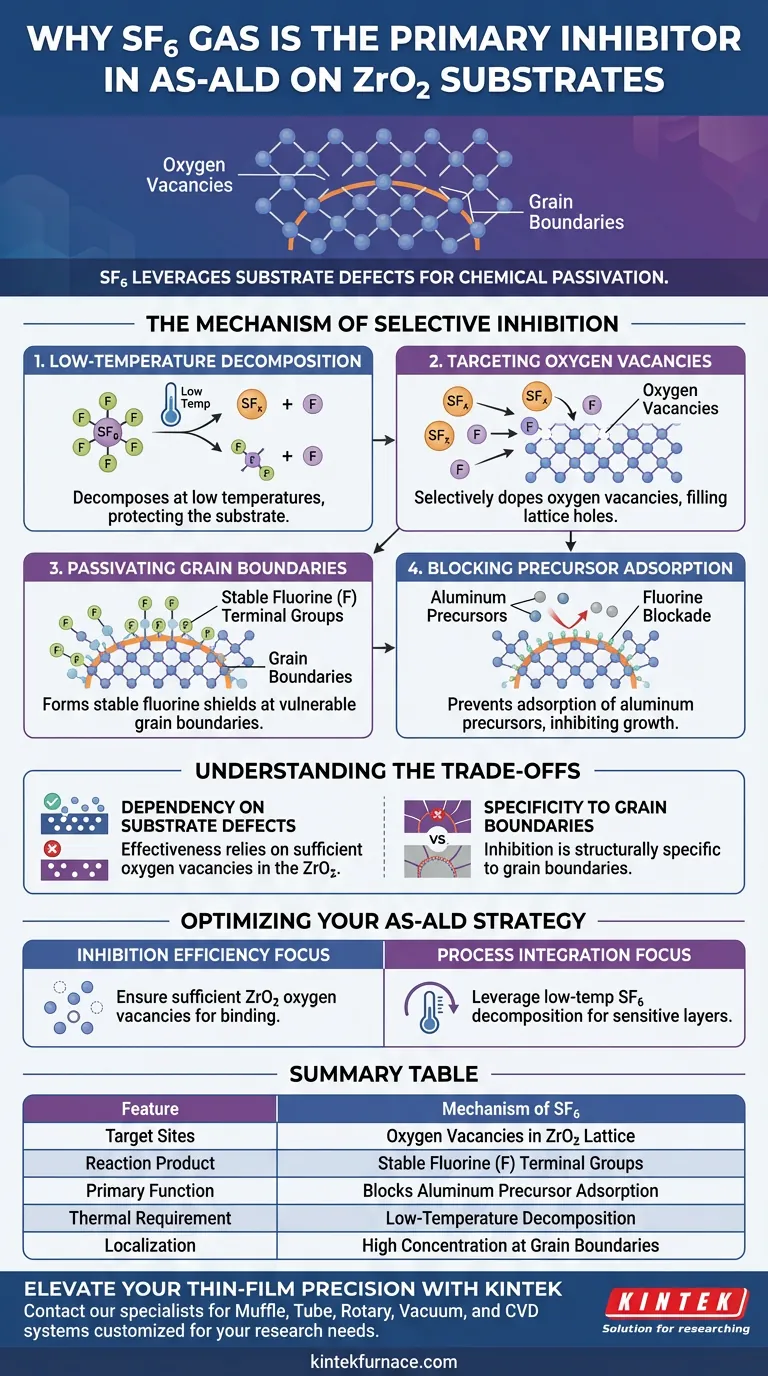

Визуальное руководство
Ссылки
- Moo‐Yong Rhee, Il‐Kwon Oh. Area‐Selective Atomic Layer Deposition on Homogeneous Substrate for Next‐Generation Electronic Devices. DOI: 10.1002/advs.202414483
