По своей сути, трубчатая печь работает путем пропускания электричества через нагревательные элементы, которые окружают центральную цилиндрическую трубу. Образец, помещенный в эту трубу, нагревается в очень однородной и контролируемой среде. Весь этот процесс регулируется точным контроллером температуры, который задает скорость нагрева, целевую температуру и продолжительность термического цикла.
Истинная ценность трубчатой печи заключается не только в ее способности сильно нагреваться, но и в ее конструкции, которая создает исключительно однородную и контролируемую зону термической обработки. Это делает ее незаменимой для применений, где критична постоянство температуры.
Деконструкция системы: ключевые компоненты и их роли
Чтобы понять, как трубчатая печь достигает такой точности, мы должны рассмотреть ее основные компоненты. Каждая часть разработана для обеспечения стабильной и предсказуемой среды нагрева.
Нагревательные элементы: источник тепла
Двигателем печи является набор электрических нагревательных элементов. Когда ток проходит через эти элементы, их естественное сопротивление генерирует интенсивное тепло. Они стратегически расположены так, чтобы окружать рабочую трубу, обеспечивая равномерное распределение тепла со всех сторон.
Рабочая труба: камера обработки
Это центральный полый цилиндр — часто из кварца, оксида алюминия или муллита — в котором находится нагреваемый материал. Труба изолирует образец, защищая его от прямого контакта с нагревательными элементами и содержащими любые необходимые атмосферные газы.
Контроллер: мозг операции
Контроллер температуры — это командный центр. Здесь пользователь определяет весь термический профиль: скорость повышения температуры (скорость нарастания), конечную температуру (заданное значение), время выдержки (время пребывания) и последовательность охлаждения. Он использует датчик, такой как термопара, для постоянного мониторинга температуры и регулировки мощности элементов.
Изоляция: максимизация эффективности
Высококачественный теплоизоляционный материал окружает нагревательные элементы и трубчатый узел. Его назначение — предотвратить утечку тепла в лабораторию, что повышает энергоэффективность, защищает пользователя и способствует более стабильной внутренней температуре.
Пошаговый процесс нагрева
Работа трубчатой печи соответствует логической и повторяемой последовательности, разработанной для точности и безопасности.
Шаг 1: Загрузка образца
Сначала материал или образец осторожно помещается внутрь рабочей трубы. Затем труба правильно располагается в зоне нагрева печи.
Шаг 2: Программирование термического цикла
Пользователь вводит желаемые температурные параметры в контроллер. Для чувствительных процессов, таких как спекание или отжиг, это включает программирование нескольких этапов нагрева, выдержки и охлаждения.
Шаг 3: Передача энергии и нагрев
После запуска контроллер подает питание на нагревательные элементы. Тепло передается от элементов к внешней стенке рабочей трубы, в основном через излучение. Затем стенка трубы нагревает образец внутри посредством комбинации излучения и конвекции внутри заполненной газом трубы.
Шаг 4: Контролируемое охлаждение
Не менее важным, чем нагрев, является фаза охлаждения, которая также управляется контроллером. Это может быть медленное естественное охлаждение или запрограммированное снижение температуры, что критически важно для контроля конечных свойств и микроструктуры многих материалов.
Понимание компромиссов: трубчатые печи против других печей
Трубчатая печь — это специализированный инструмент. Ее конструкция делает ее идеальной для одних задач, но менее подходящей для других. Общей точкой сравнения является тигельная печь.
Когда использовать трубчатую печь: точность и атмосфера
Длинная закрытая камера трубчатой печи идеально подходит для обработки твердых образцов, требующих исключительной однородности температуры. Ее ключевое преимущество — возможность герметизации концов и пропускания определенного газа (например, азота или аргона) через трубу, создавая контролируемую, неокисляющую или реакционную атмосферу.
Когда использовать тигельную печь: объемная плавка
Тигельная печь, напротив, предназначена для размещения горшка (тигля) в нагреваемой камере. Ее цель — не однородность по длине, а просто нагрев большого объема материала, обычно до его точки плавления для литья. Это инструмент для объемной обработки, а не для прецизионной обработки.
Правильный выбор для вашего применения
Выбор правильного нагревательного оборудования является основополагающим для достижения желаемого результата. Используйте свою основную цель в качестве руководства при принятии решения.
- Если ваша основная задача — точная термическая обработка твердого образца (например, отжиг, закалка): превосходная однородность температуры трубчатой печи необходима для получения воспроизводимых результатов.
- Если ваша основная задача — синтез материалов в контролируемой атмосфере (например, химическое осаждение из газовой фазы): герметичная конструкция трубчатой печи делает ее стандартным и необходимым инструментом.
- Если ваша основная задача — плавка большого количества металла для отливки в форму: тигельная печь — это более простой, эффективный и специально созданный выбор.
В конечном итоге, понимание фундаментальной конструкции ваших инструментов позволяет вам выбрать правильный инструмент для работы, обеспечивая как эффективность, так и успех.
Сводная таблица:
| Компонент | Роль |
|---|---|
| Нагревательные элементы | Генерируют тепло за счет электрического сопротивления, окружая трубу для равномерного распределения |
| Рабочая труба | Размещает образцы, изготовлена из таких материалов, как кварц или оксид алюминия, и обеспечивает контроль атмосферы |
| Контроллер температуры | Управляет скоростью нагрева, заданными значениями и циклами охлаждения с помощью датчиков для обеспечения точности |
| Изоляция | Уменьшает потери тепла, повышает эффективность и поддерживает стабильные внутренние температуры |
Модернизируйте свою лабораторию с помощью передовых высокотемпературных печных решений KINTEK! Используя исключительные научно-исследовательские и опытно-конструкторские работы и собственное производство, мы предлагаем муфельные, трубчатые, вращающиеся печи, вакуумные и атмосферные печи, а также системы CVD/PECVD. Наши широкие возможности глубокой индивидуализации обеспечивают точное соответствие вашим уникальным экспериментальным потребностям, обеспечивая превосходную производительность и надежность. Свяжитесь с нами сегодня, чтобы обсудить, как наши индивидуальные решения могут оптимизировать ваши термические процессы и способствовать успеху в ваших исследованиях или производстве.

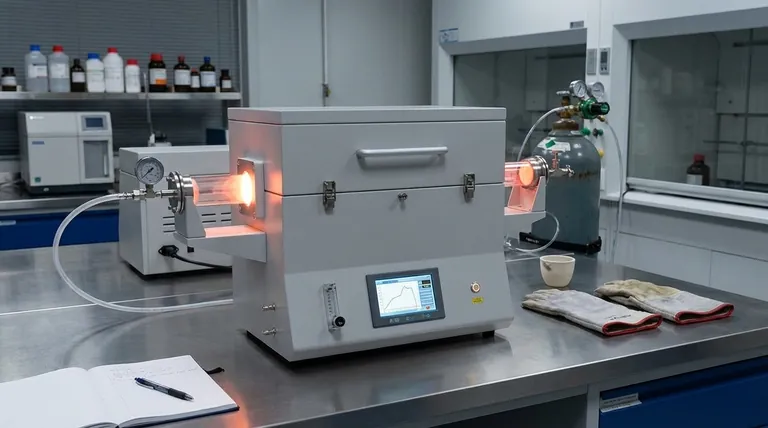

Визуальное руководство
