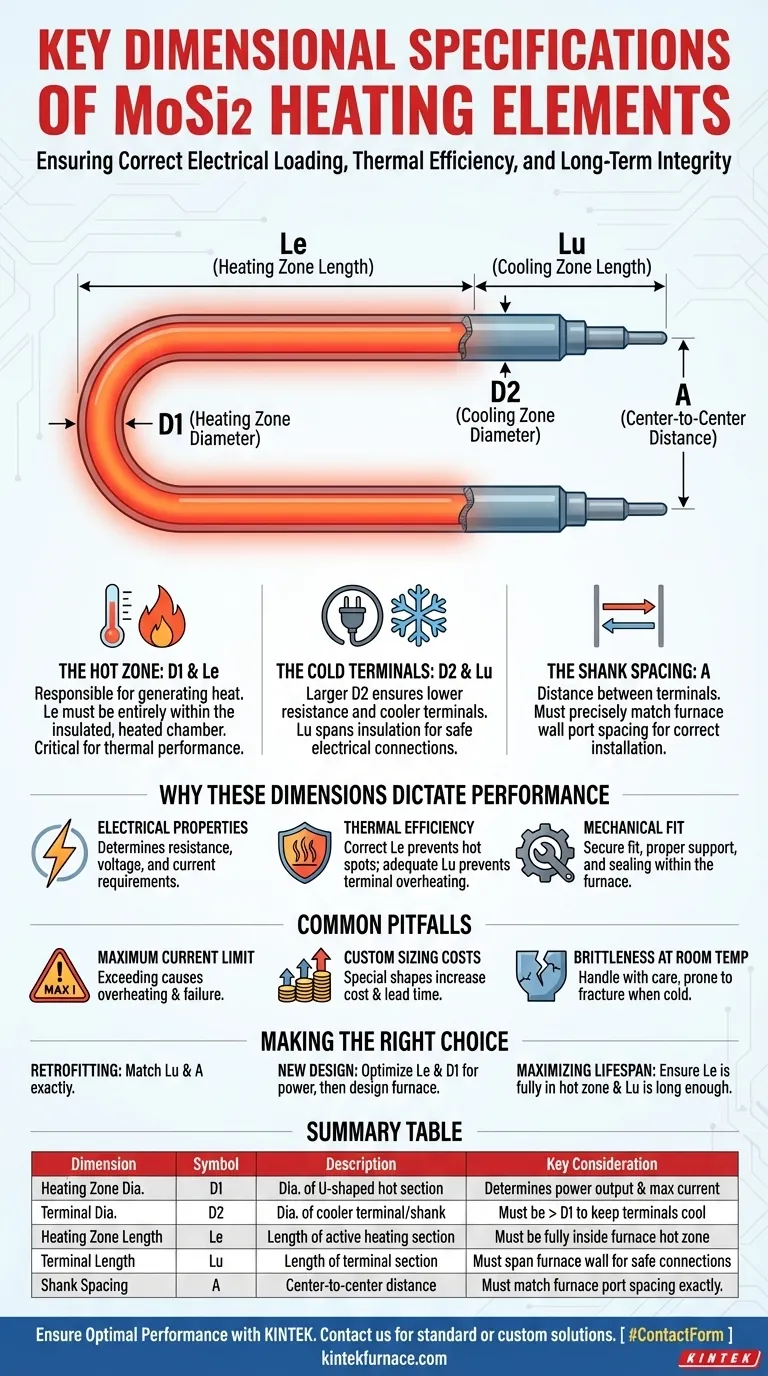

Ключевые размерные характеристики нагревательного элемента из дисилицида молибдена (MoSi2) определяются пятью критически важными измерениями. Это диаметр нагревательной зоны (D1), диаметр выводного конца или охлаждаемой зоны (D2), длина нагревательной зоны (Le), длина выводного конца или охлаждаемой зоны (Lu) и расстояние между центрами выводных концов (A).
Понимание этих пяти размеров — это не просто физическая совместимость; это основа для обеспечения правильной электрической нагрузки, тепловой эффективности и долговечности вашей высокотемпературной печи.
Разбор основных размеров
Чтобы выбрать правильный элемент из MoSi2, вы должны понимать, что означает каждый размер и как он взаимодействует с геометрией вашей печи и требованиями к нагреву.
Нагревательная зона: D1 и Le
Нагревательная зона — это активная часть элемента, ответственная за генерацию тепла. Ее размеры наиболее важны для тепловой производительности.
- D1 (Диаметр нагревательной зоны): Это диаметр тонкой U-образной части элемента.
- Le (Длина нагревательной зоны): Это определяет длину этого нагреваемого участка. Le должен полностью находиться внутри изолированной, нагреваемой камеры печи.
Холодные выводы: D2 и Lu
Выводы, также называемые охлаждаемыми зонами или стержнями, представляют собой более толстые участки, предназначенные для прохождения через стенку печи и подключения к источнику питания.
- D2 (Диаметр охлаждаемой зоны): Это диаметр выводных концов. Он всегда больше D1, чтобы обеспечить более низкое электрическое сопротивление, что поддерживает более низкую температуру выводных концов. Стандартные соотношения D1/D2 включают от 3/6 мм до 12/24 мм.
- Lu (Длина охлаждаемой зоны): Эта длина должна быть достаточной, чтобы охватить изоляцию и огнеупор печи, позволяя выполнять электрические соединения на безопасном расстоянии от экстремального тепла.
Расстояние между стержнями: A
Расстояние между стержнями — это простое, но важное измерение для установки.
- A (Расстояние между центрами): Это расстояние между двумя выводными концами. Это измерение должно точно соответствовать расстоянию между отверстиями для вывода в стенке печи.
Почему эти размеры определяют производительность
Геометрия элемента из MoSi2 напрямую связана с его электрическим и тепловым поведением. Неправильное указание этих размеров может привести к неэффективности, преждевременному выходу из строя и повреждению вашего оборудования.
Влияние на электрические свойства
Размеры каждого элемента определяют его электрическое сопротивление. Это, в свою очередь, определяет напряжение и ток, необходимые для достижения целевой температуры.
Диаметр (D1) и длина (Le) нагревательной зоны являются основными факторами, определяющими сопротивление и выходную мощность элемента.
Обеспечение тепловой эффективности
Правильно подобранный элемент концентрирует генерацию тепла полностью внутри камеры печи.
Если Le слишком длинный и выходит в изоляцию печи, это создает горячую точку, которая может повредить огнеупор. Если Lu слишком короткий, выводы будут перегреваться, что может привести к повреждению электрических соединений.
Гарантия механической совместимости
Правильные размеры гарантируют надежную и безопасную установку элемента.
Расстояние между стержнями (A) является обязательным для установки в существующую печь. Размеры D2 и Lu также должны соответствовать портам стенки печи для обеспечения надлежащей поддержки и герметизации.
Распространенные ошибки и соображения
Хотя элементы из MoSi2 прочны, они не застрахованы от проблем, возникающих из-за неправильного выбора или эксплуатации.
Максимальный предельный ток
Каждый элемент, исходя из своих конкретных размеров (в основном D1), имеет максимально допустимый ток.
Подача тока, превышающего этот указанный производителем предел, приведет к быстрому перегреву элемента, что вызовет повреждение и выход из строя.
Стандартные и нестандартные размеры
Стандартные размеры широко доступны и экономичны. Однако многие приложения требуют нестандартных размеров.
Хотя производители могут изготавливать специальные формы и размеры, это часто сопряжено с увеличением стоимости и более длительными сроками поставки.
Хрупкость при комнатной температуре
Несмотря на высокую прочность на изгиб и сжатие при рабочих температурах, элементы из MoSi2 являются керамическими и могут быть хрупкими в холодном состоянии.
При установке необходимо соблюдать осторожность, чтобы избежать механических ударов или толчков, так как это может легко привести к поломке элемента до его использования.
Сделайте правильный выбор для вашей цели
Ваша основная цель определит, каким размерам вы должны отдать приоритет в процессе спецификации.
- Если ваша основная цель — модернизация существующей печи: Точно подберите Lu (толщина стенки печи) и A (расстояние между портами) старых элементов, чтобы обеспечить прямую замену.
- Если ваша основная цель — проектирование новой печи: Сначала рассчитайте требуемую мощность нагрева, чтобы определить оптимальные Le и D1, а затем спроектируйте стенку печи и геометрию портов с учетом этих потребностей.
- Если ваша основная цель — максимальное продление срока службы элемента: Убедитесь, что Le полностью находится внутри горячей камеры, а Lu достаточно длинный, чтобы поддерживать низкую температуру электрических соединений, предотвращая термические и электрические нагрузки.
Правильное указание этих пяти основных размеров — первый и самый важный шаг к созданию надежной, эффективной и долговечной высокотемпературной системы нагрева.
Сводная таблица:
| Размер | Символ | Описание | Ключевое соображение |
|---|---|---|---|
| Диаметр нагревательной зоны | D1 | Диаметр U-образной горячей секции | Определяет выходную мощность и максимальный ток |
| Диаметр выводного конца | D2 | Диаметр более холодного выводного конца/стержня | Должен быть больше D1, чтобы выводы оставались холодными |
| Длина нагревательной зоны | Le | Длина активной нагревательной секции | Должна полностью находиться внутри горячей зоны печи |
| Длина выводного конца | Lu | Длина секции выводного конца | Должна проходить через стенку печи для безопасных соединений |
| Расстояние между стержнями | A | Расстояние между центрами выводных концов | Должно точно соответствовать расстоянию между портами стенки печи |
