Стабильность IGBT-модуля фундаментально связана с его температурным коэффициентом сопротивления. Плоский или слегка положительный температурный коэффициент означает, что сопротивление при включении устройства остается высокостабильным или незначительно увеличивается по мере повышения его температуры. Эта характеристика является ключом к обеспечению предсказуемой производительности, предотвращению катастрофических режимов отказа и повышению общей надежности силовых электронных систем.
Наиболее значительное преимущество плоского температурного коэффициента заключается в его способности обеспечивать безопасную и стабильную параллельную работу нескольких IGBT. Это свойство создает естественный механизм самобалансировки, который предотвращает тепловой разгон — критический режим отказа в приложениях с высоким током.
Что такое температурный коэффициент?
Определение коэффициента
Температурный коэффициент сопротивления описывает, как электрическое сопротивление материала изменяется с температурой.
Положительный температурный коэффициент (ПТК) означает, что сопротивление увеличивается с ростом температуры. Большинство проводников, таких как медь, демонстрируют такое поведение.
Отрицательный температурный коэффициент (ОТК) означает, что сопротивление уменьшается с ростом температуры. Это характерно для полупроводников. Однако для сопротивления в открытом состоянии IGBT очень желателен ПТК.
Идеальная «плоская» характеристика в IGBT
Когда мы говорим о «плоском» коэффициенте в IGBT, мы конкретно говорим о напряжении насыщения коллектор-эмиттер в открытом состоянии, или V_CE(sat).
«Плоский» — это инженерный сленг для обозначения незначительно положительного температурного коэффициента. Это означает, что по мере нагрева IGBT во время работы его сопротивление в открытом состоянии и V_CE(sat) увеличиваются на небольшую, предсказуемую величину. Эта, казалось бы, незначительная деталь имеет большое значение для проектирования системы.
Критическое преимущество: предотвращение теплового разгона
Проблема совместного использования тока
В приложениях высокой мощности, таких как большие приводы двигателей или сетевые инверторы, часто требуется ток, превышающий возможности одного IGBT. Решение состоит в том, чтобы соединить несколько IGBT-модулей параллельно.
Основная проблема в этой конструкции — обеспечение того, чтобы все параллельные устройства делили общий ток поровну. Если один IGBT несет значительно больший ток, чем другие, он перегреется и выйдет из строя, что потенциально может вызвать каскадный отказ всей системы.
Как положительный коэффициент обеспечивает стабильность
Незначительно положительный температурный коэффициент обеспечивает элегантное, пассивное решение этой проблемы. Он создает саморегулирующийся контур обратной связи.
Представьте два IGBT параллельно. Если одно устройство (IGBT A) начинает нагреваться больше, чем его сосед (IGBT B), его сопротивление в открытом состоянии (V_CE(sat)) немного увеличится. Поскольку ток следует по пути наименьшего сопротивления, небольшое количество тока естественным образом перенаправится от более горячего IGBT A к более холодному IGBT B.
Это перенаправление тока охлаждает IGBT A и немного нагревает IGBT B, автоматически балансируя тепловую нагрузку между ними. Это не дает какому-либо одному устройству «забирать» весь ток и перегреваться.
Опасность отрицательного коэффициента
Если бы IGBT имел отрицательный температурный коэффициент, произошло бы обратное. Устройство, которое начало нагреваться, увидело бы, что его сопротивление уменьшается.
Это заставило бы его потреблять больше тока, что, в свою очередь, сделало бы его еще горячее. Этот порочный круг, известный как тепловой разгон, продолжался бы до тех пор, пока устройство не вышло бы из строя. Плоский или слегка положительный коэффициент является основной защитой от этого режима отказа.
Понимание компромиссов
Потери при проводимости незначительно возрастут
Основным компромиссом положительного температурного коэффициента является незначительное увеличение потерь при проводимости при более высоких рабочих температурах. Поскольку потери при проводимости рассчитываются как Потери мощности = V_CE(sat) * Ток, более высокое значение V_CE(sat) при высоких температурах приводит к выделению большего количества тепла.
Это хорошо изученный и приемлемый компромисс. Огромный выигрыш в стабильности системы и предотвращение теплового разгона намного перевешивают небольшую плату за эффективность. Этот эффект просто должен быть учтен в конструкции системы терморегулирования.
Согласование устройств по-прежнему важно
Хотя положительный температурный коэффициент обеспечивает автоматическую балансировку, он не устраняет необходимость в хороших инженерных практиках. Для оптимальной производительности IGBT, используемые параллельно, по-прежнему должны быть хорошо согласованы по своим электрическим характеристикам, особенно по пороговому напряжению и V_CE(sat).
Кроме того, физическая компоновка шин и схемы управления затвором должна быть симметричной, чтобы обеспечить равные импедансы, что способствует сбалансированному совместному использованию тока во время быстрых переходных процессов переключения.
Как это влияет на ваш выбор дизайна
Выбор правильного компонента заключается в согласовании его характеристик с целями вашей системы.
- Если ваш основной фокус — надежность при высокой мощности: Отдавайте предпочтение IGBT-модулям с задокументированным плоским или слегка положительным температурным коэффициентом для V_CE(sat), чтобы гарантировать безопасную параллельную работу.
- Если ваш основной фокус — терморегулирование: Ваша конструкция должна учитывать небольшое увеличение потерь при проводимости при максимально ожидаемой рабочей температуре, чтобы убедиться, что ваша система охлаждения адекватна.
- Если ваш основной фокус — создание надежной системы: Не полагайтесь только на свойства IGBT; убедитесь, что ваша схема драйвера затвора и компоновка шин симметричны, чтобы способствовать сбалансированному динамическому и статическому совместному использованию тока.
Понимание этого фундаментального свойства позволяет вам проектировать силовые электронные системы, которые не только мощные, но и по своей сути стабильные и надежные.
Сводная таблица:
| Характеристика | Значение для IGBT-модулей |
|---|---|
| Плоский/Слегка положительный коэффициент | Обеспечивает стабильную параллельную работу, создавая механизм самобалансировки совместного использования тока. |
| Предотвращает тепловой разгон | Предотвращает катастрофический отказ, не позволяя одному устройству перегреться и потреблять чрезмерный ток. |
| Влияние на потери при проводимости | Немного увеличивает потери при высоких температурах; необходимый компромисс ради стабильности. |
| Следствие для дизайна | Требует симметричной компоновки и согласованных устройств для оптимальной производительности наряду с коэффициентом. |
Проектируете надежную систему высокой мощности? Тепловая стабильность ваших IGBT-модулей имеет первостепенное значение. В KINTEK мы используем наши исключительные возможности НИОКР и собственное производство для предоставления передовых решений для высокотемпературных печей, включая специализированные системы для тестирования и оптимизации полупроводниковых материалов и силовой электроники. Наши глубокие возможности по индивидуальному заказу позволяют нам точно соответствовать вашим уникальным требованиям НИОКР и производства.
Убедитесь, что ваши компоненты справляются с жарой. Свяжитесь с нашими экспертами сегодня, чтобы обсудить, как мы можем поддержать разработку ваших стабильных и надежных силовых систем.

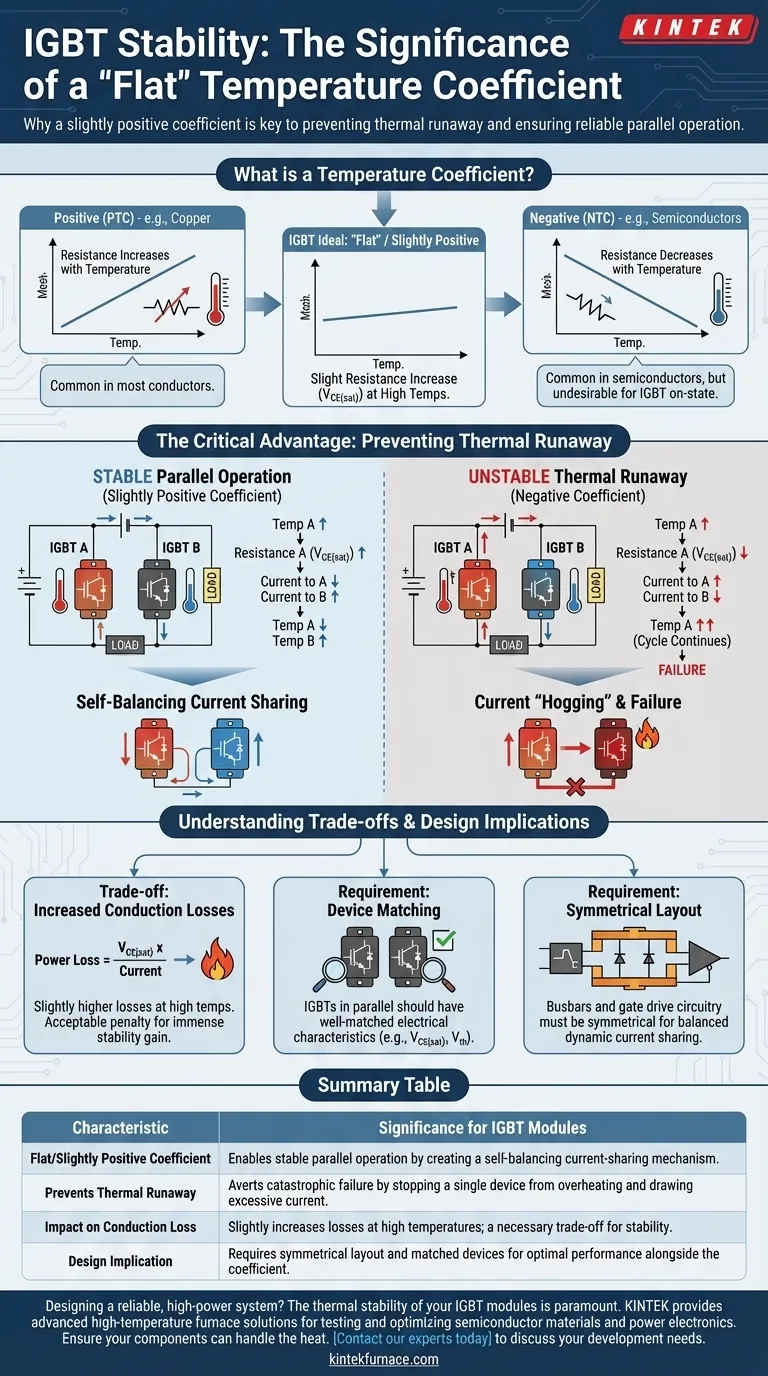

Визуальное руководство
